Programmeerbare digitale ingangen
Geschikt voor Ring-hoofdunit
8 DI & 5 DOEN
4 ingangsstroom en 3 ingangsspanning
Foutrecorder
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

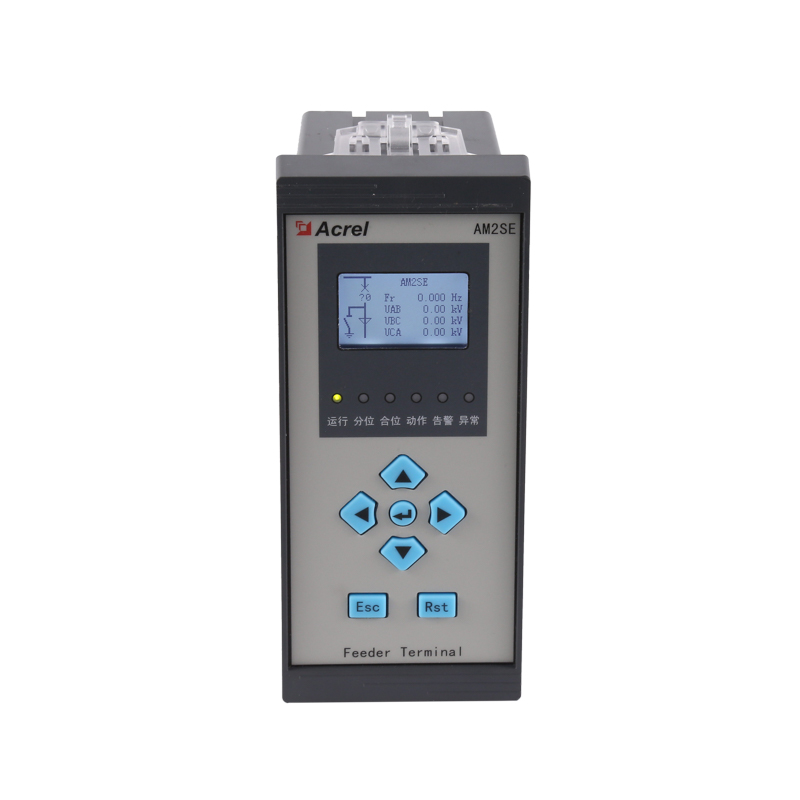

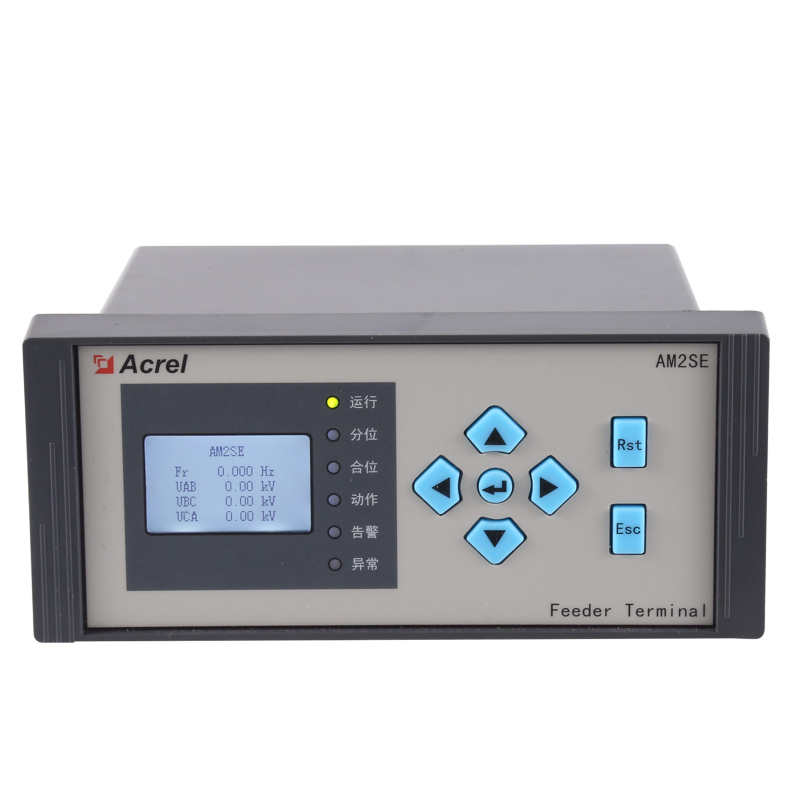

Het Acrel AM2SE beveiligingsrelais is een zeer aanpasbare oplossing ontworpen voor middenspanningstoepassingen (10 kV). Het heeft een modulair ontwerp met programmeerbare digitale ingangen (8 DI en 5 DO), waardoor het ideaal is voor ringhoofdunits en MV-schakelapparatuur. Het relais ondersteunt 4 ingangsstromen en 3 ingangsspanningen, wat flexibiliteit biedt voor verschillende scenario's voor feederbeveiliging.
Uitgerust met geavanceerde beveiligingsfuncties voldoet de AM2SE aan ANSI-normen, waaronder 50N, 51, 51N, 46, 49F, 27 en 59N. Het bevat een storingsrecorder voor gedetailleerde gebeurtenisanalyse, waardoor de systeembetrouwbaarheid en de onderhoudsefficiëntie worden verbeterd.
Het relais biedt veelzijdige communicatieopties met ondersteuning voor Modbus-RTU/TCP- en IEC 60870-5-103-protocollen. De krachtige CPU zorgt voor een efficiënte gegevensverwerking en integratie in moderne energiesystemen. Bovendien biedt de AM2SE USB-connectiviteit voor eenvoudige configuratie en programmeerbare 4-20mA DC-uitgangen voor analoge signaaloverdracht.
Met zijn robuuste ontwerp en uitgebreide functieset is het AM2SE-beveiligingsrelais een betrouwbare keuze voor het beveiligen van middenspanningsnetwerken, waardoor een efficiënte en veilige stroomverdeling wordt gegarandeerd.
| Technische parameters | Waarde | |||
| Invoer | Verbinding | Eenfase-2-draads, 3-fase-3-draads, 3-fase-4-draads | ||
| Frequentie | 45-65 Hz | |||
| Spanning | Beoordeling: | |||
| eenfasig: AC 100V, 400V | ||||
| Driefasig: AC 3×57,7V/100V(100V),3×220V/380V(400V),3×380V/660V(660V)(alleen maat 96) | ||||
| Overbelasting: 1,2-voudige beoordeling (continu): 2-voudige beoordeling gedurende 1 seconde | ||||
| Stroomverbruik:< 0,5VA | ||||
| Huidig | Beoordeling: AC IA、5A | |||
| Overbelasting: 1,2-voudige beoordeling (continu); 10-voudige beoordeling gedurende 1 seconde | ||||
| Stroomverbruik:< 0,5VA | ||||
| Uitvoer | Elektrische energie | Uitvoer mode:open-collector photo-coupler pulse | ||

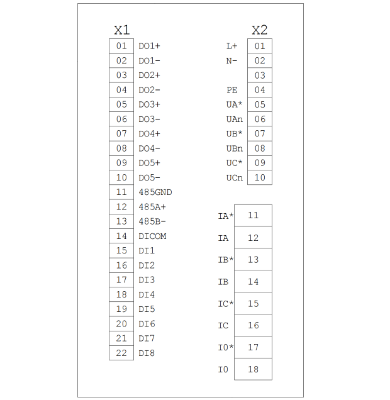

| Pulsconstante: 10.000 imp/kWh (instelbaar), zie bedradingsschema voor details; | ||||
| Communicatie | RS485-poort, Modbus-RTU-protocol, DLT645-protocol (versies 07 en 97), | |||
| baudsnelheid 1200 ~ 38400 | ||||
| Functie | Schakelingang | Droge contactingang, ingebouwde voeding; als het model KA is, is AC 220V actief. | ||
| Schakeluitgang | Uitvoer mode: Relay normally open contact output | |||
| Contactcapaciteit: AC 250V/3A, DC 30V/3A | ||||
| Analoge uitgang | 4 - 20 mA | |||
| Nauwkeurigheidsklasse | Frequentie:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Voeding | AC/DC 85-265V of DC24V（±20%）of DC48V(±20%) | |||
| stroomverbruik≤10VA | ||||
| Beveiliging | Stroomfrequentie is bestand tegen spanning | Tussen voeding//schakeluitgang//stroomingang//spanningsingang en verzending//communicatie //pulsuitgang//schakelingang AC 2 kV 1min; | ||
| Tussen voeding, schakeluitgang, huidige ingang, spanningsingang AC 2 kV 1min; | ||||
| Tussen zenden, communicatie, pulsuitgang, schakelingang AC 1 kV 1 min; | ||||
| Isolatieweerstand | Invoer、Output end to machine enclosure >100MΩ | |||
| Milieu | Temperatuur | werk: -25°C~ 65°C opslag: -40°C ~ 80°C | ||
| Vochtigheid | ≤93%RV Niet-condenserend | |||
| Hoogte | ≤2500m | |||
