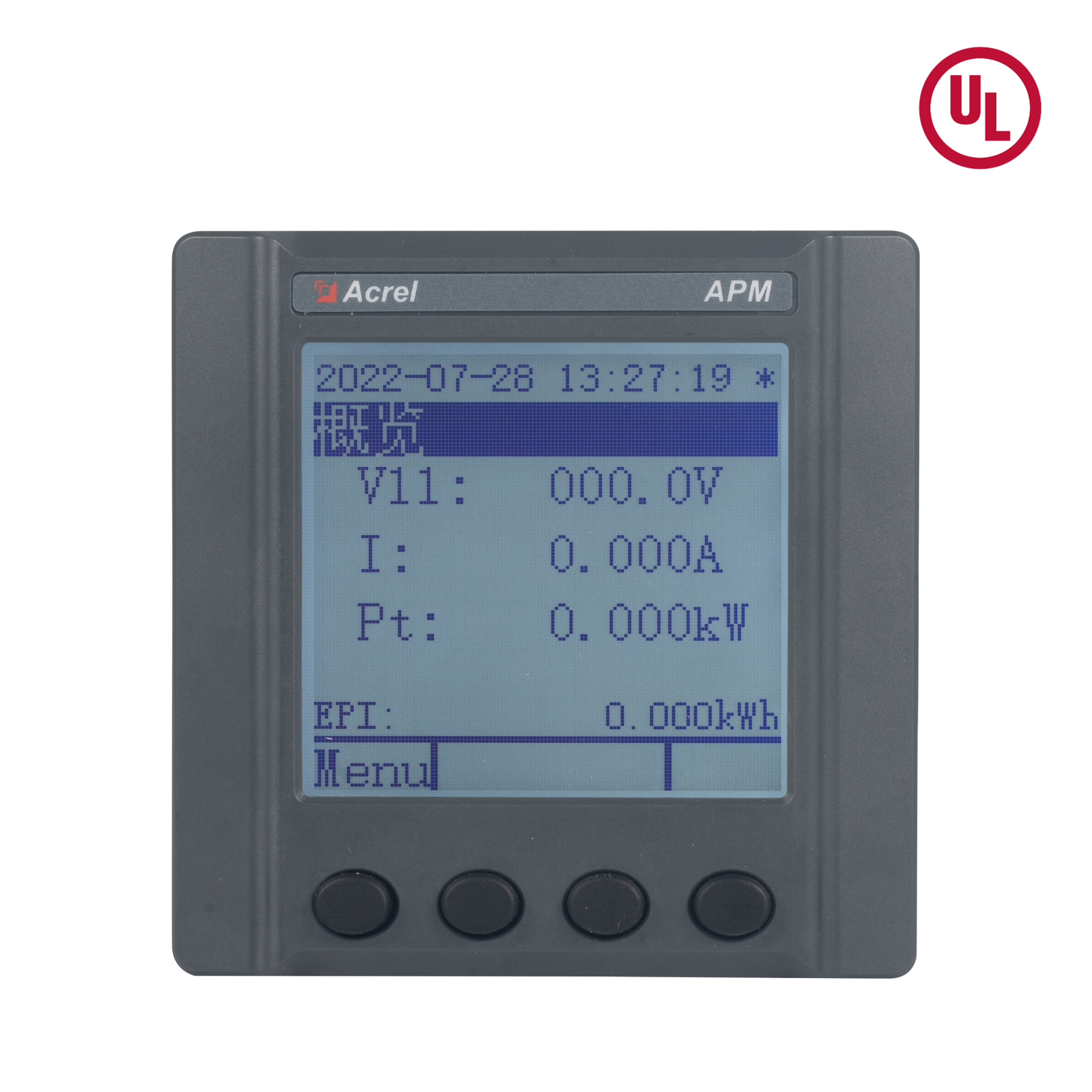

UL-certificering
AC driefasige meting
Op DIN-rail of paneel gemonteerde installatie Optioneel
4DI/2DO
2-63e Harmonische
RS485-communicatie
CE-communicatie Optioneel
+86-18702106858 / +86-21-69156352

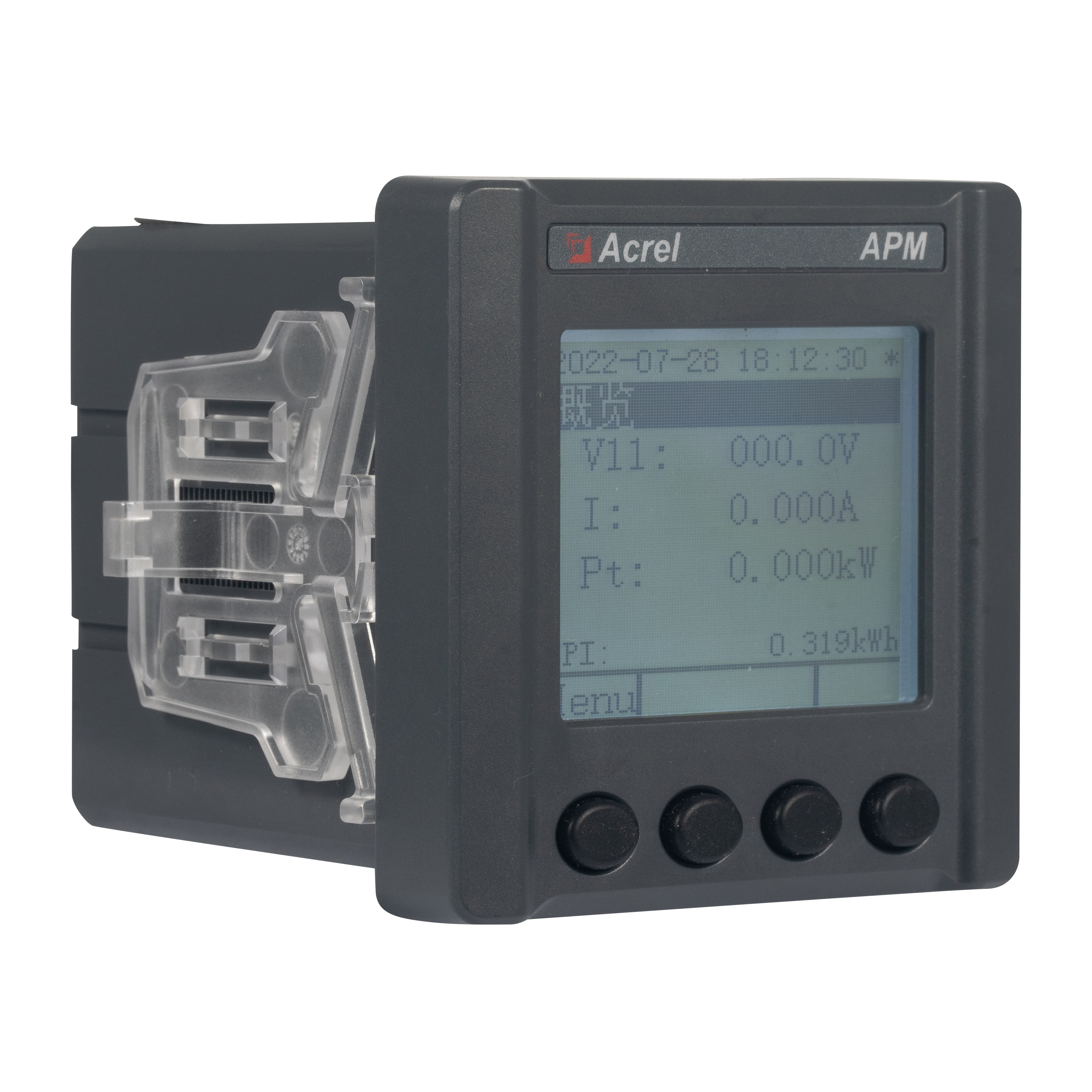

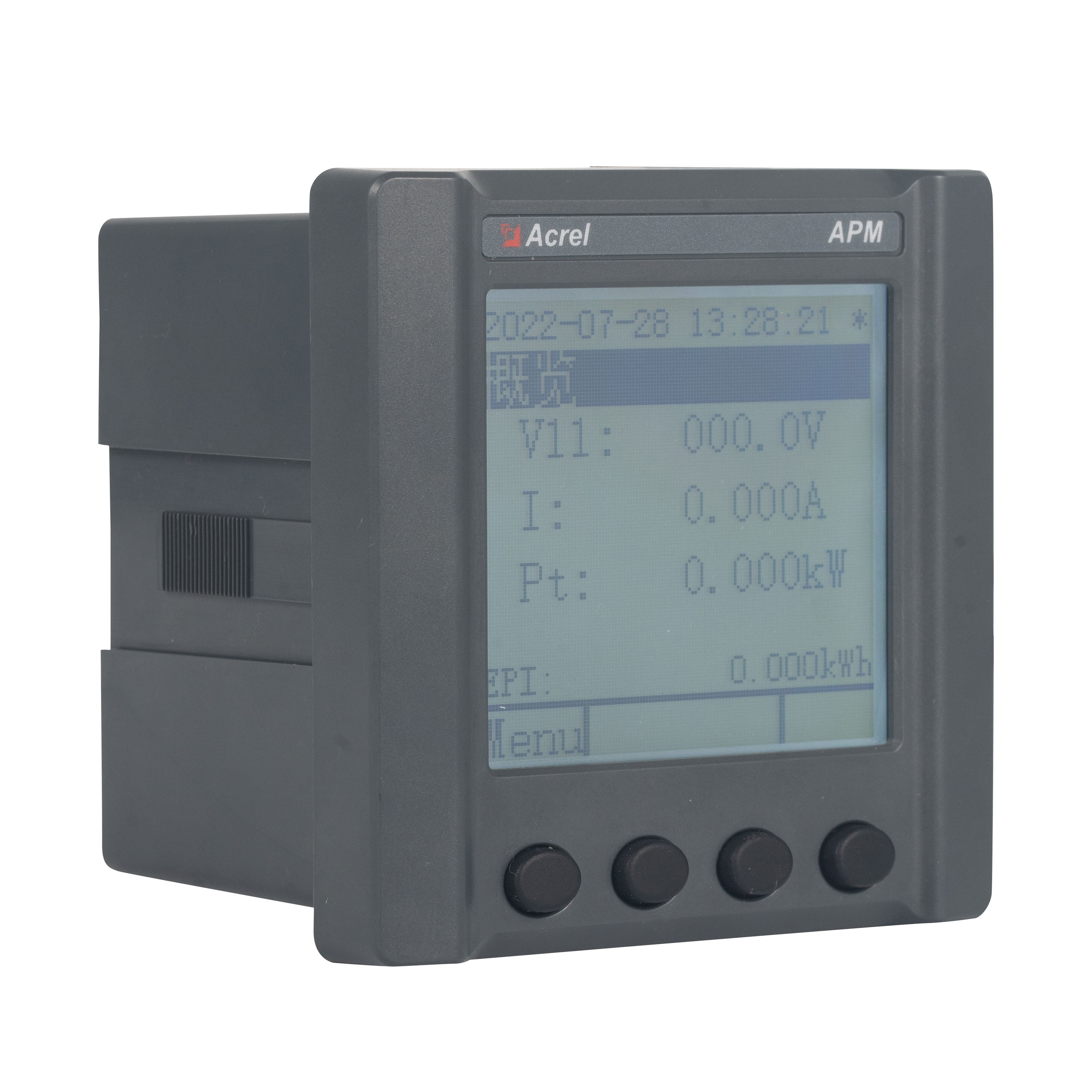

De APM521 netwerkvermogensmeter (hierna de meter genoemd) is ontworpen volgens de internationale IEC-normen en beschikt over volledige meting van elektrische hoeveelheden, energiestatistieken, analyse van de stroomkwaliteit, functies voor het registreren van gebeurtenissen en netwerkcommunicatiemogelijkheden. Het wordt voornamelijk gebruikt voor uitgebreide monitoring van de kwaliteit van de stroomvoorziening in elektriciteitsnetwerken. Deze serie meters is uitgerust met DI/DO-modules en AO-modules die een schat aan functies bieden, waardoor een flexibele implementatie van volledige elektrische grootheidsmeting en bewaking van schakelstatussen in elektrische circuits mogelijk is.
Functies:
| Gemeten parameters | Totale elektrische meting |
| Energie met vier kwadranten, reactieve elektrische energie met vier kwadranten, elektriciteit met gesplitste fase, schijnbare energie, energie met meerdere snelheden | |
| Pulsuitgang | Totaal actief vermogen, totaal reactief vermogen elektrische energiepulsuitgang |
| Vraag | Driefasige stroom, actief vermogen, reactief vermogen, realtime vraag naar schijnbaar vermogen en maximale vraag (inclusief tijdstempel), de maximale vraag van afgelopen maand (inclusief tijdstempel). |
| Extreme waardestatistieken | Stroom, lijnspanning, fasespanning, actief vermogen, reactief vermogen en andere elektrische parameters extreme waarden van deze maand en vorige maand (inclusief tijdstempels) |
| Stroomkwaliteit | Onbalans van stroom, lijnspanning, fasespanning |
| Spanningsfasehoek, huidige fasehoek | |
| Totale (oneven, even) harmonische inhoud van spanning en stroom | |
| Harmonische inhoud van spanning en stroom (2-63 keer) | |
| Spanningspiekcoëfficiënt | |
| Golfvormfactor van de telefoon | |
| Huidige K-factor | |
| Vector | |
| Spannings- en stroomgolfvorm | |
| Fundamentele spanning, stroom en arbeidsfactor | |
| Spanningsafwijking, frequentieafwijking | |
| Positief - sequentiespanning, negatief - sequentiespanning, nul - sequentiespanning | |
| Positief - sequentiestroom, negatief - sequentiestroom, nul - sequentiestroom | |
| Bevroren elektrische energie | 24 uur bevroren elektrische energie, 31 dagen bevroren elektrische energie, december bevroren elektrische energie, reguliere tijd bevroren elektrische energie |
| Gebeurtenisregistratie | DIDO-records, die de laatste 128 DID-records kunnen opnemen |
| Alarmregistratie | De laatste 128 alarmrecords kunnen worden opgenomen |
| Communicatie | Modbus - RTU-protocol, DL/T 645-2007-statuut |
| Optionele functies | 4-kanaals digitale ingang en 2-kanaals digitale uitgang |
| 2 kanalen met analoge uitgang, 4-20mA | |
| Breid het tweede RS485-communicatiekanaal uit met Modbus - RTU-protocol | |
| Breid de Ethernet-communicatie uit met het MODBUS-TCP-protocol，FTP-protocol |
| Artikel | Prestatieparameters | |||
| Spanning | Nominale spanning (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Nominale spanning (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Overbelasting | 1,2 keer beoordeling (continu) | |||
| 2 keer de beoordeling gedurende 1 seconde | ||||
| Stroomverbruik | <1VA | |||
| Nauwkeurigheidsklasse | Fout ±0,2% | |||
| Huidig | Nominale stroom (UL, CE) | 1A, 5A | ||
| Nominale stroom (CPA) | 0,015-0,075 (6) A (actieve energie) | |||
| 3X1(6)A (Reactieve energie) | ||||
| Overbelasting | 1,2 keer beoordeling (continu) | |||
| 10 keer de beoordeling gedurende 1 seconde | ||||
| Stroomverbruik | <0,2VA | |||
| Nauwkeurigheidsklasse | Fout ±0,2% | |||
| Macht | Actief, reactief, schijnbaar vermogen, fout ±0,2% | |||
| Netfrequentie | UL, CE | 50Hz/60Hz, fout ±0,2% | ||
| CPA | 50 Hz, fout ± 0,2% | |||
| Reactiepercentage | ≤200ms (spanning, stroom, vermogen) | |||
| ≤1s (elektrische energie) | ||||
| Metingscategorie | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(+20%) 690ULL(+20%) CATⅡ | ||||
| Meten | Elektrische energie | Actieve energie: Klasse D (0,2S) | ||
| Reactieve energie (nauwkeurigheid klasse 2) | ||||
| Hulpvoeding | AC/DC 85-300 V | |||
| Stroomverbruik≤4W、10VA | ||||
| Elektromagnetische compatibiliteit | Elektrostatische ontlading immuniteit klasse IV | |||
| Elektrische snelle transient burst-immuniteit klasse IV | ||||
| Schok-immuniteit (schok) Klasse IV | ||||
| Beveiliging | Macht frequency withstand voltage | Tussen communicatie en signaalinvoer, AC4kV 1min | ||
| Isolatieweerstand | Ingangs- en uitgangsklemmen naar behuizing >500MΩ | |||
| Communicatie | Interface en communicatieprotocol | RS485-interface, Modbus RTU-protocol | ||
| Communicatie address range | Modbus RTU: 1~ 247; | |||
| Baudsnelheid | Ondersteuning van 1200bps-38400bps | |||
| Milieu | Bedrijfstemperatuur | -40℃~70℃ | ||
| Opslagtemperatuur | -40℃~80℃ | |||
| Relatieve vochtigheid | ≤95% (zonder condensatie) | |||
| Hoogte | ≥2000m，≤5000mAlleen van toepassing op de voeding met een spanningsbereik van AC/DC 85-265V en een spanning lager dan 277/480V. | |||
| Installatieomgeving | Gebruik binnenshuis (droge locatie) | |||
| IP-classificatie | IP54 (voorpaneel), IP30 (lichaam) | |||
| Vervuilingsgraad | Klasse 2 | |||
| Overspanningscategorieën | OVC III | |||
| Referentiestandaard | UL | KAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 nr. 61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
Oplossing voor stroombewaking

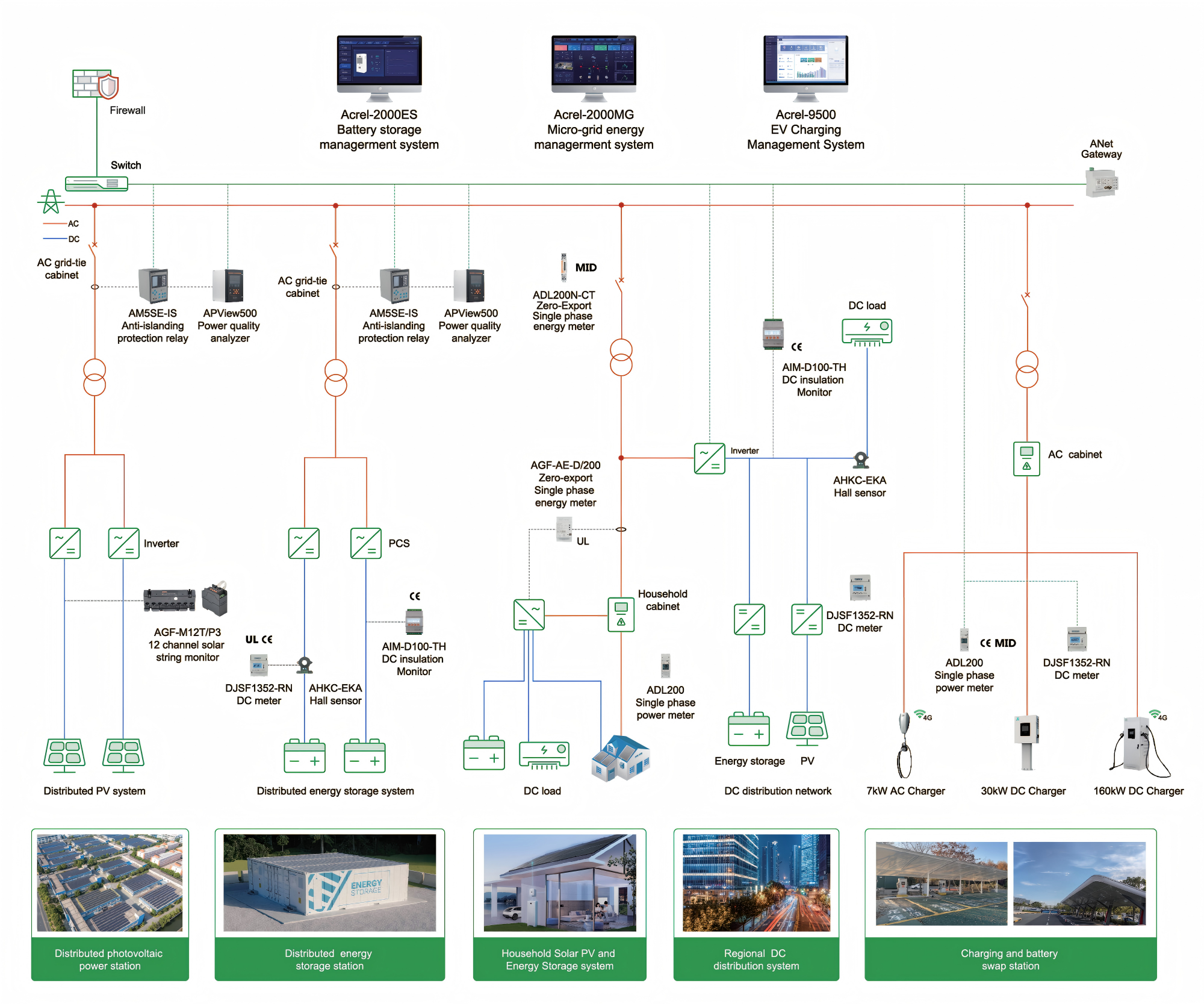

Hernieuwbare energie
