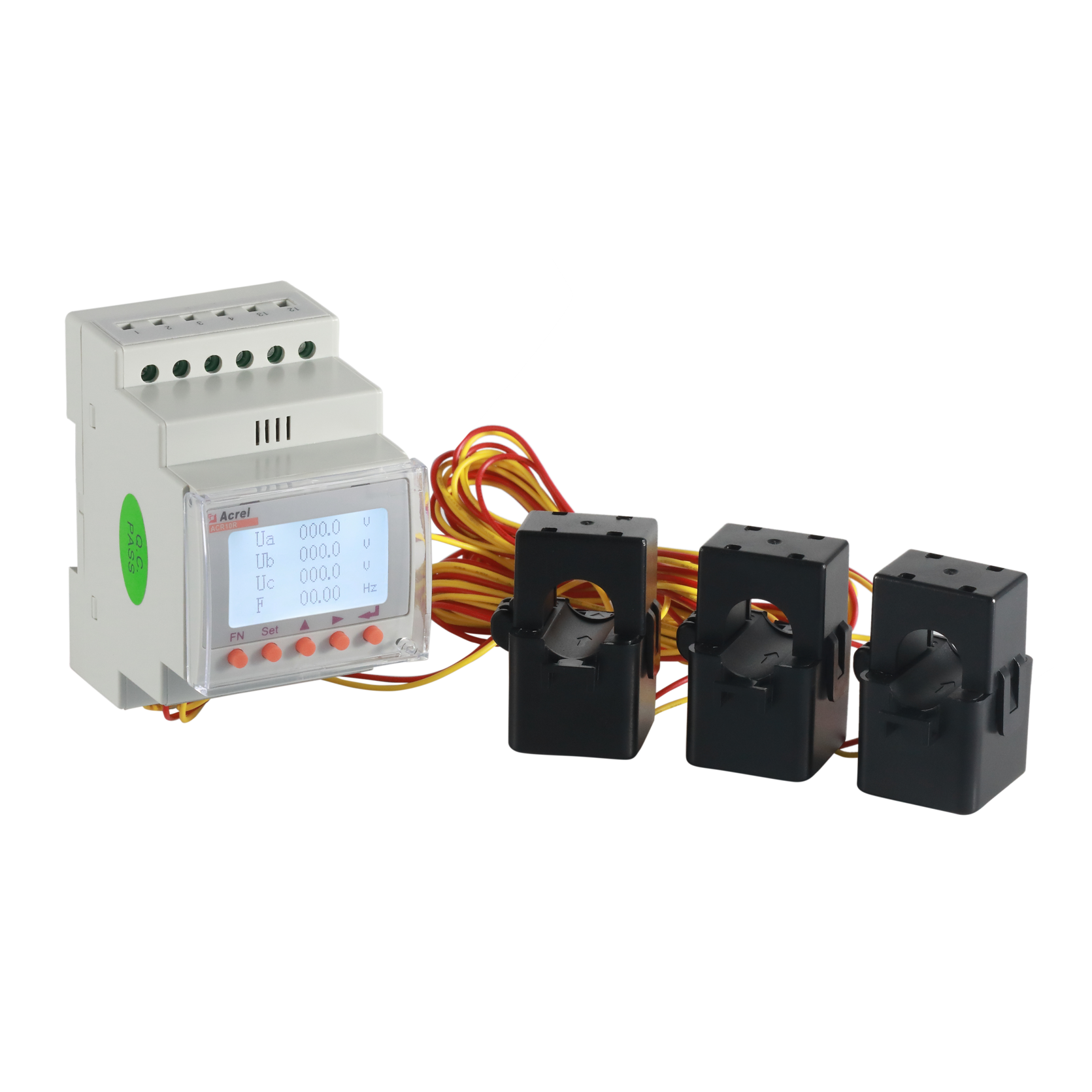

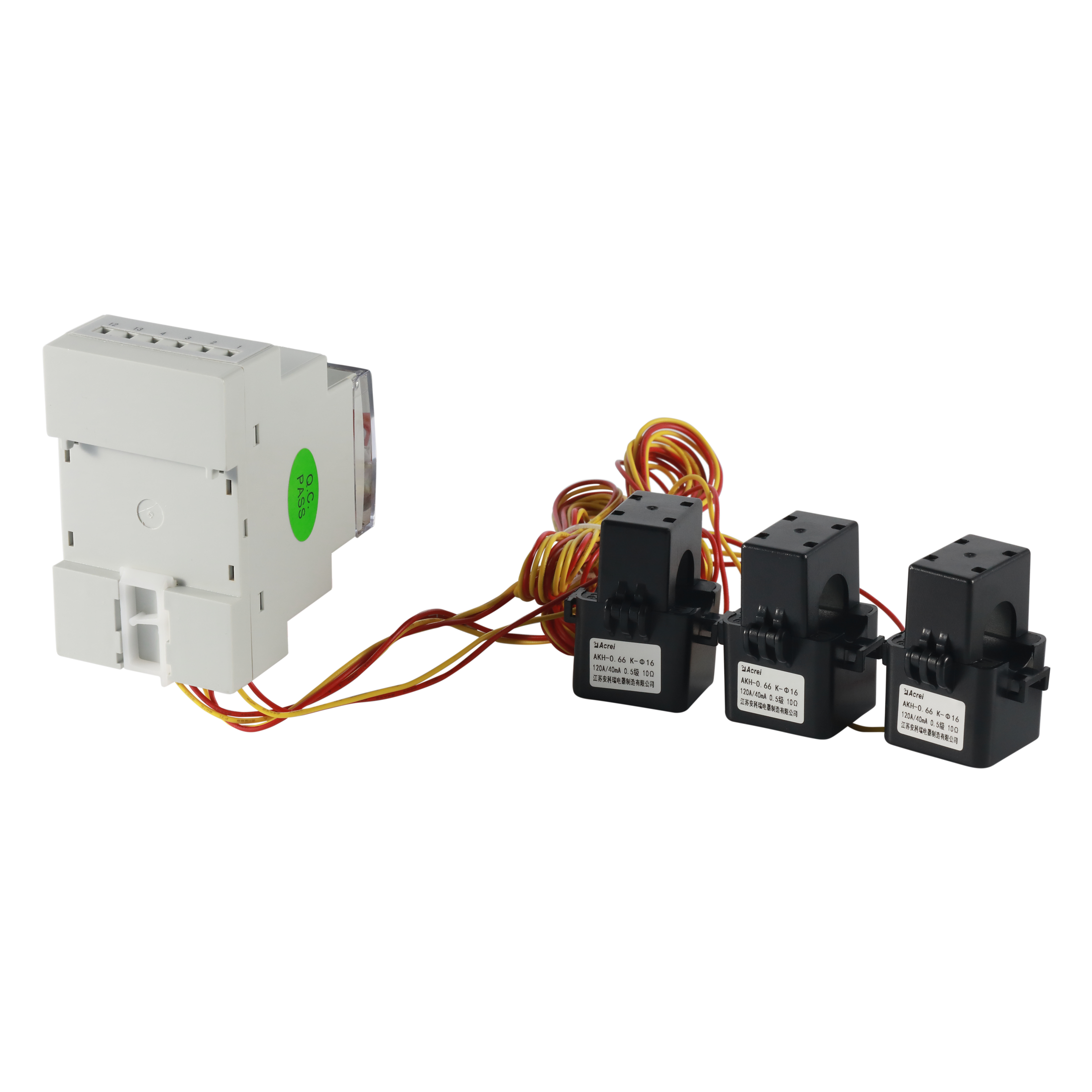

Ethernet-communicatie Modbus-TCP AC driefasige energiemeter met externe CT's

Ethernet-communicatie RJ45-poort

Modbus-TCP-protocol

AC driefasige meting

Nominale stroom: 5A door CT's of 80/120/200A door externe CT's

Nominale spanning: AC 3*230/400V

CE-gecertificeerd

Neem contact met ons op
VORIGE: Geen eerder product
VOLGENDE: UL-gecertificeerde driefasige energiemeter met hoge nauwkeurigheid, klasse 0,2S AC

+86-18702106858 / +86-21-69156352

[email protected]

  • Beschrijven

  • Het ACR10R multifunctioneel elektrisch instrument van het railtype is een intelligent apparaat dat is ontworpen voor uitgebreide energiemonitoring en energiebeheer. Het integreert nauwkeurige metingen van elektrische parameters zoals eenfasige/driefasige stroom, spanning, actief vermogen, reactief vermogen, schijnbaar vermogen, frequentie en arbeidsfactor, en biedt realtime gegevens voor energiebeheersystemen. Een van de opvallende kenmerken is ondersteuning voor Ethernet-communicatie met het Modbus-TCP-protocol, waardoor naadloze integratie in moderne industriële automatiseringsnetwerken mogelijk is. Het instrument kan eenvoudig ter plaatse worden geïnstalleerd met behulp van DIN-railmontage en een stroomtransformator met gesplitste kern, waardoor de noodzaak voor het verwijderen van de rail wordt geëlimineerd en de installatietijd en arbeidskosten worden verminderd. Dankzij het LCD-scherm en de intuïtieve knoppeninterface kunnen gebruikers parameters configureren en de werking lokaal monitoren, terwijl relaisuitgangen en schakelingangen signalerings- en besturingsmogelijkheden op afstand bieden. Ontworpen voor veeleisende industriële omgevingen, is het ideaal voor energie-efficiënte renovaties in industrieën met een hoog energieverbruik, zoals smelterijen, ijzer- en staalproductie en halfgeleiders. Bovendien ondersteunt het toepassingen zoals gedistribueerde monitoring van fotovoltaïsche energie en beheer van de energievraag. Met een breed bedrijfstemperatuurbereik en hoge veiligheidsnormen combineert de ACR10R betrouwbaarheid, veelzijdigheid en gebruiksgemak voor diverse behoeften op het gebied van stroombewaking.

    Functies:

    Model ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Functie
    Weergavemethode LCD (veld-LCD) ■ ■
    Meetparameters Stroom/spanning/frequentie/vermogensfactor ■ ■
    Actief/reactief vermogen/schijnbaar vermogen ■ ■
    Vierkwadrant vermogensmeting ■ ■
    Maximale vraag ■ ■
    Complexe vermogensmeting ■ ■
    Gegevensregistratie Gebeurtenisregistratie □
    Alarm □
    Ingebouwde klok ■ ■
    Communicatie RS485-interface ■ ■
    Ethernet-interface □
    RJ45-interface □
    Optionele functie (kies er één) Relaisuitgang (2DO) A1 (B1 of C1)
    (4DI 2DO of 4DI EP)*
    Communicatie Schakelingang (4DI) ■
    Optionele functie (kies er één) Pulsuitgang (2 kanalen) A1 (B1 of C1)
    (4DI 2DO of 4DI EP)*
  • Specificaties
  • Technische parameters Indicatoren
    Invoer Raster driefasige vierdraads
    Frequentie 45~65Hz
    Spanning Nominale spanning: 220V/380V (400V)
    Overbelasting: 1,2 maal de nominale spanning (continu); 2 keer de nominale spanning gedurende 1 seconde
    Stroomverbruik: minder dan 0,2VA
    Huidig Beoordeling: met externe transformator 80A/26,7mA, 120A/40mA, 200A/66,66mA
    Met ingebouwde wederzijdse sensor: 5A
    Overbelasting: 1,2 keer de nominale stroom (continu); 10 keer de nominale stroom gedurende 1 seconde
    Stroomverbruik: minder dan 0,2VA
    Uitvoer Elektriciteit Uitvoer mode:Open collector optocoupler pulse, 2-way output
    Driefasig Pulsconstante: 100imp/kWh
    Communicatie RS485-interface, Modbus-RTU, Ethernet (optioneel)
    Weergave LCD-scherm
    Functie Aan Uit Volume Invoer 4 droge contactingangen (optioneel)
    Uitvoer Uitvoer mode: 2-way relay normally open contact output（Optional）
    Contactcapaciteit: AC 250V/3A, DC 30V/3A
    Meetnauwkeurigheid 0,5 niveau, reactieve energie: 2 niveaus, Overige: 1 niveau
    Voeding AC85~265V stroomverbruik≤10VA
    Veiligheid Stroomfrequentie is bestand tegen spanning AC2kV tussen voeding//schakeluitgang//stroomingang en spanningsingang//communicatie//pulsuitgang//schakelingang 1min.
    Voeding//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV tussen communicatie//pulsuitgang//schakelingang twee bij twee 1min.
    Isolerende weerstand Invoer and output to chassis >100MΩ
    Milieu Werktemperatuur: -10℃～ 55℃ (Limiet werktemperatuur: -20℃～ 65℃）；Opslagtemperatuur: -25℃～ 70℃
    Relatieve vochtigheid: 5% ~ 95% niet-condenserend; hoogte: ≤2500m

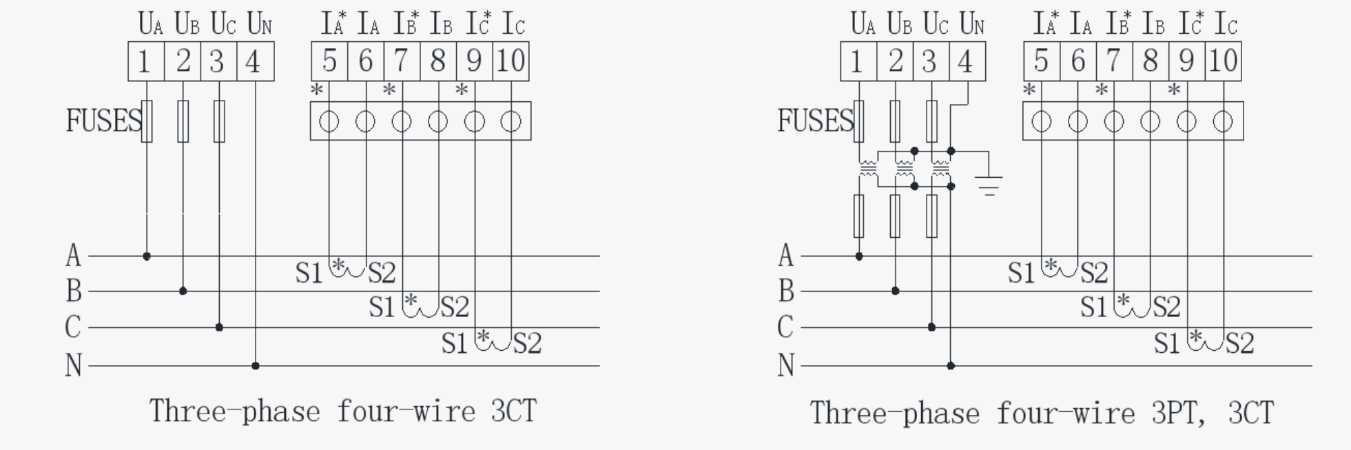

  • Afmetingen en bedradingsschema
