Nominale stroom: 80A/120A door CT's
MID-gecertificeerd
100 ms snelle responstijd
Nominale spanning: 3*230/400V
Hoge nauwkeurigheidsklasse 0,5S
RS485-communicatie
+86-18702106858 / +86-21-69156352

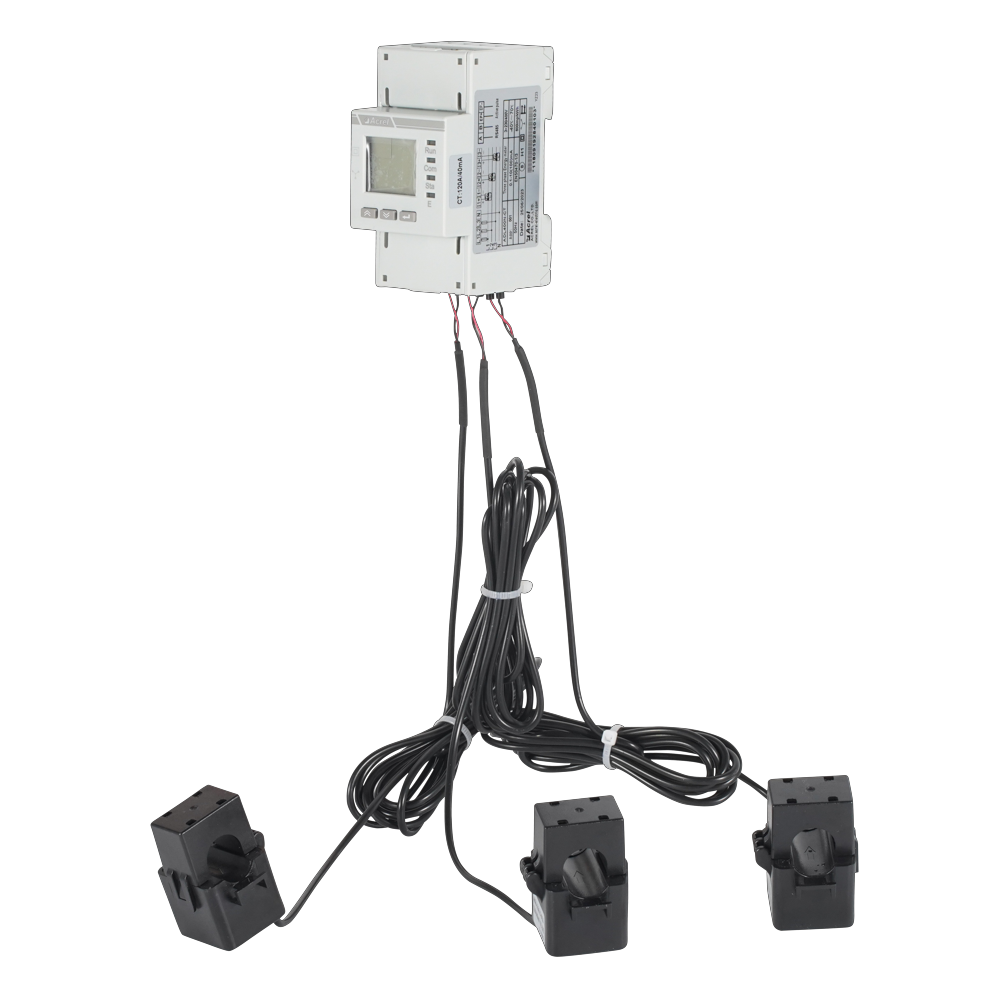

De ADL-serie op een DIN-rail gemonteerde multifunctionele elektrische-energiemeter is een intelligent apparaat dat is ontworpen voor nieuwe energieopwekkingssystemen, waaronder fotovoltaïsche netgekoppelde, micro-omvormer-, energieopslag- en AC-koppelingssystemen.
Dit product biedt uiterst nauwkeurige metingen, een compact ontwerp, snelle respons en eenvoudige installatie. Het kan vermogensparameters bemonsteren, meten en bewaken terwijl het communiceert met omvormers of energiebeheersystemen (EMS). De belangrijkste kenmerken zijn onder meer het voorkomen van omgekeerde energiestromen, het reguleren van de energieopwekking en het beheren van het opladen en ontladen van de batterij op basis van realtime en geaccumuleerde elektrische energie.
Bovendien ondersteunt het bidirectionele meting en het gedistribueerde fotovoltaïsche energiebeheer van huishoudens, waardoor een efficiënt en intelligent energieverbruik wordt gegarandeerd.
| Artikel | Parameters | ||
| Modelnr. | ADL400N-CT | ||
| Meting | Raster | Driefasige vierdraads | |
| Spanning | Nominale spanning | Driefasig: 3×230/400V | |
| Invoerbereik | ±20% | ||
| Overbelasting | 1,2 keer beoordeling (continu) | ||
| 2 keer de beoordeling gedurende 1 seconde | |||
| Stroomverbruik | <2W ， <10VA | ||
| Nauwkeurigheidsklasse | Fout ±0,5% | ||
| Huidig | Ingangsstroom | Wisselstroom 0,5-10(80)A ， Wisselstroom 0,5-10(120)A | |
| Overbelasting | 1,2 keer beoordeling (continu) | ||
| 2 keer de beoordeling gedurende 1 seconde | |||
| Stroomverbruik | <1W ， <1VA | ||
| Nauwkeurigheidsklasse | Fout ±0,5% | ||
| Macht | Actief, reactief, schijnbaar vermogen, fout ±0,5% | ||
| Raster frequency | 50/60Hz, fout ±0,5% | ||
| Reactiepercentage | ≤100ms (spanning, stroom, vermogen) | ||
| ≤1s (elektrische energie) | |||
| Meting category | KAT III | ||
| overspanningsniveau | OVC III | ||
| Meten | Elektrische energie | Actieve energie ： Klasse B | |
| Reactieve energie (nauwkeurigheid klasse 2) | |||
| stroomverbruik | ≤2W | ||
| Elektromagnetische compatibiliteit | E2 | ||
| Beveiliging | Macht frequency withstand voltage | Tussen communicatie en signaalinvoer, AC3kV 1min | |
| Isolatieweerstand | Ingangs- en uitgangsklemmen naar behuizing >100MΩ | ||
| Communicatie | Interface en communicatieprotocol | RS485-interface en Modbus RTU-protocol | |
| Communicatie address range | Modbus RTU:1~ 247 ； | ||
| Baudsnelheid | Ondersteuning van 1200bps-38400bps | ||
| Milieu | Bedrijfstemperatuur | -40 ℃ ~ 70 ℃ | |
| Opslagtemperatuur | -40 ℃ ~ 80 ℃ | ||
| Relatieve vochtigheid | ≤95% (zonder condensatie) | ||
| "Niet geschikt voor vochtige omgevingen" | |||
| Hoogte | ≤2000m | ||
| Referentiestandaard | EN IEC 61010-1:2010 Veiligheidseisen voor elektrische apparatuur voor meting, controle en laboratoriumgebruik - Deel 1: Algemene eisen | ||
| EN IEC 61010-2-030:2010 Veiligheidseisen voor elektrische apparatuur voor meting, controle en laboratoriumgebruik - Deel 2-030: Bijzondere eisen voor apparatuur met test- of meetcircuits | |||
| EN IEC 61326-1:2021 Elektrische apparatuur voor meting, controle en laboratoriumgebruik - EMC-vereisten - Deel 1: Algemene vereisten | |||
| EN IEC 61326-2-1:2021 Elektrische apparatuur voor meting, controle en laboratoriumgebruik - EMC-vereisten - Deel 2-1: Bijzondere eisen voor het testen van elektromagnetische compatibiliteit voor elektrische apparatuur voor meting, controle en laboratoriumgebruik | |||
| EN 50470-3 Apparatuur voor elektriciteitsmeting (AC) - Deel 3: Bijzondere eisen - Statische meters voor actieve energie (klasse-indexen A, B en C) | |||
| IP | IP51 ( Moet worden geïnstalleerd in een geschikte behuizing met IP-classificatie ） | ||
| Vervuilingsgraad | II | ||
| UC-graad | III | ||
| Installatieomgeving | Gebruik binnenshuis | ||
| Bescherm graad | Klasse II (dubbele isolatie) | ||
| Gebruiksomgeving | Op kast gemonteerd (de buitenschaal kan niet worden aangeraakt) | ||
| Niveau | M1 | ||
| CT-veiligheid | Isolatieweerstand: greater than 1000 MΩ under normal conditions ； | ||
| Elektrische weerstand: het is bestand tegen een stroomfrequentie van 4000 V, 50 Hz gedurende 1 minuut ； | |||
| Vlamvertraging: Voldoet aan UL94-V0-niveau ； | |||
