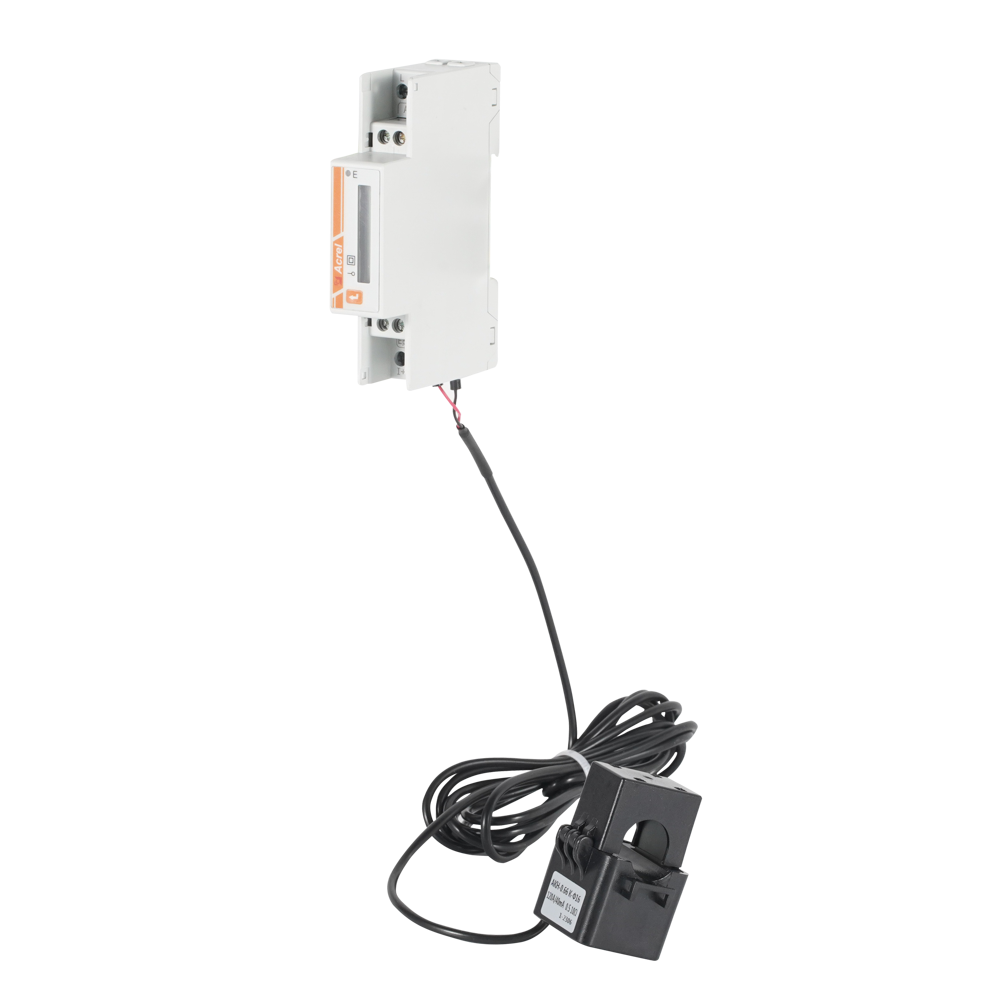

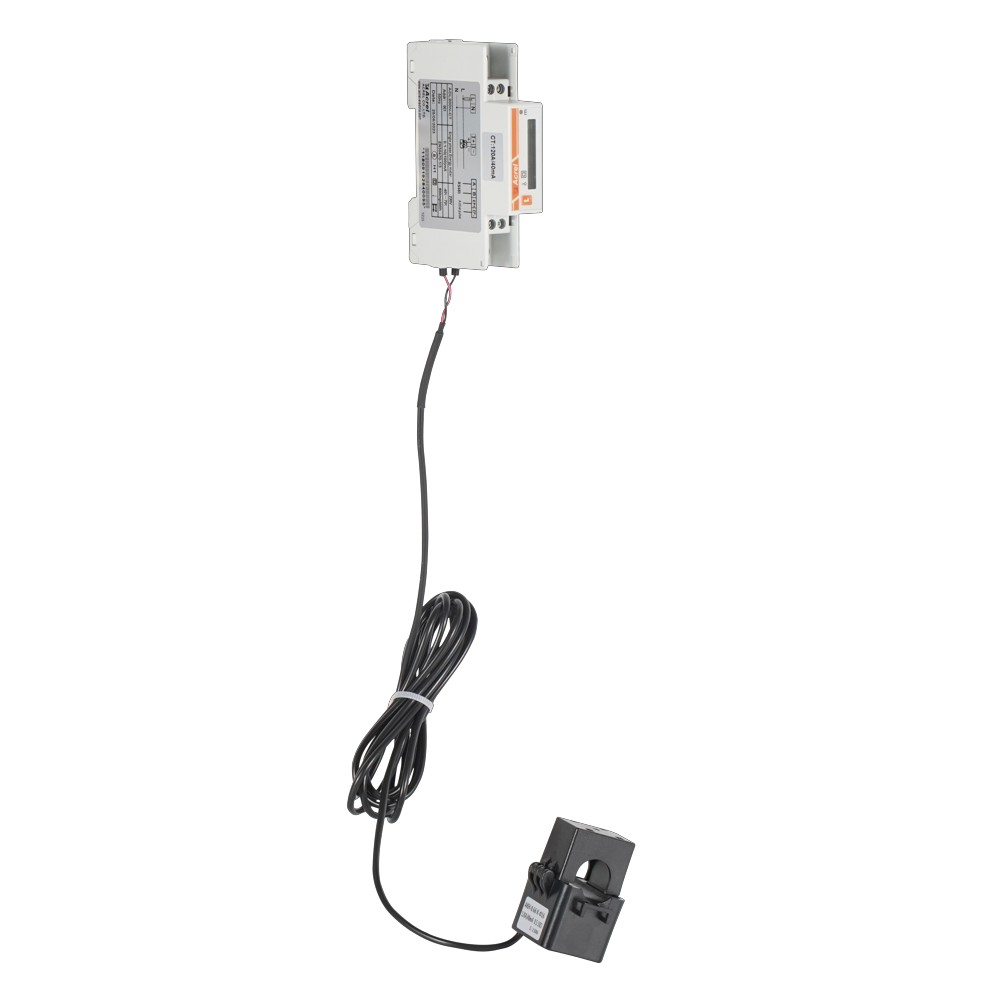

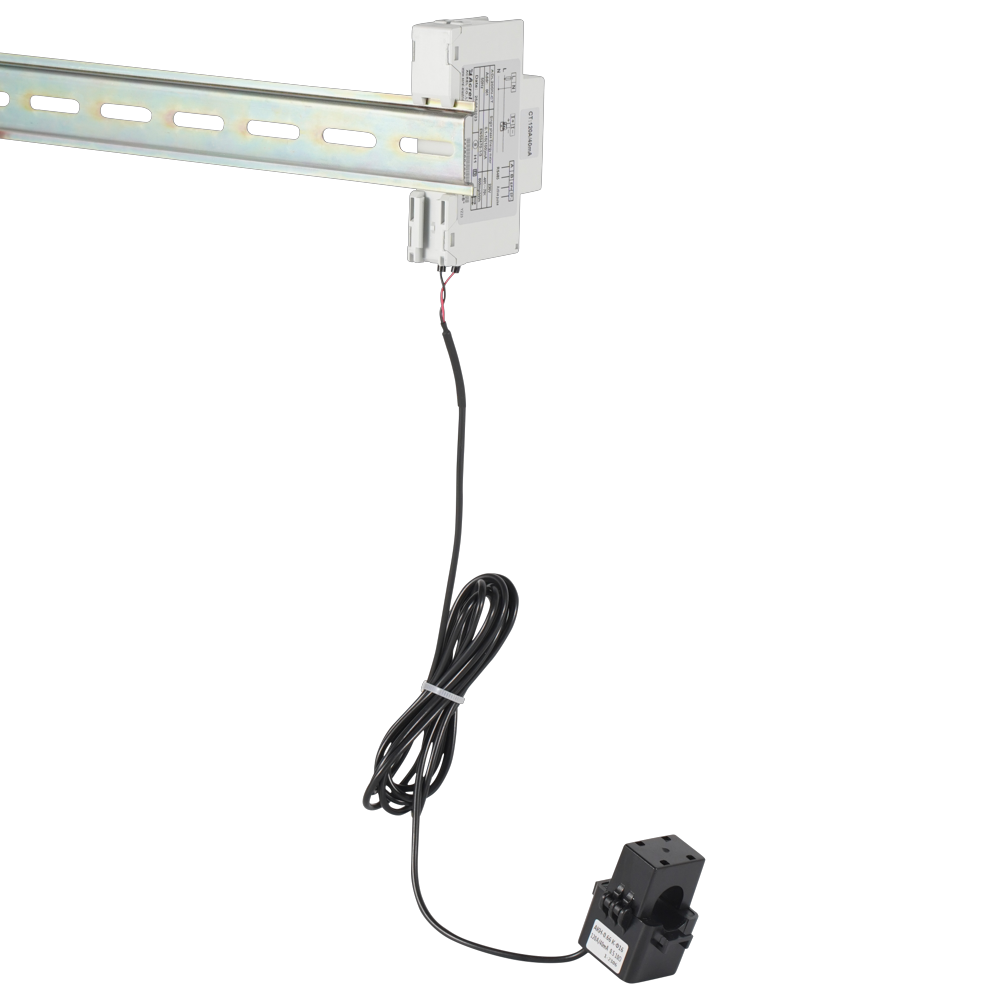

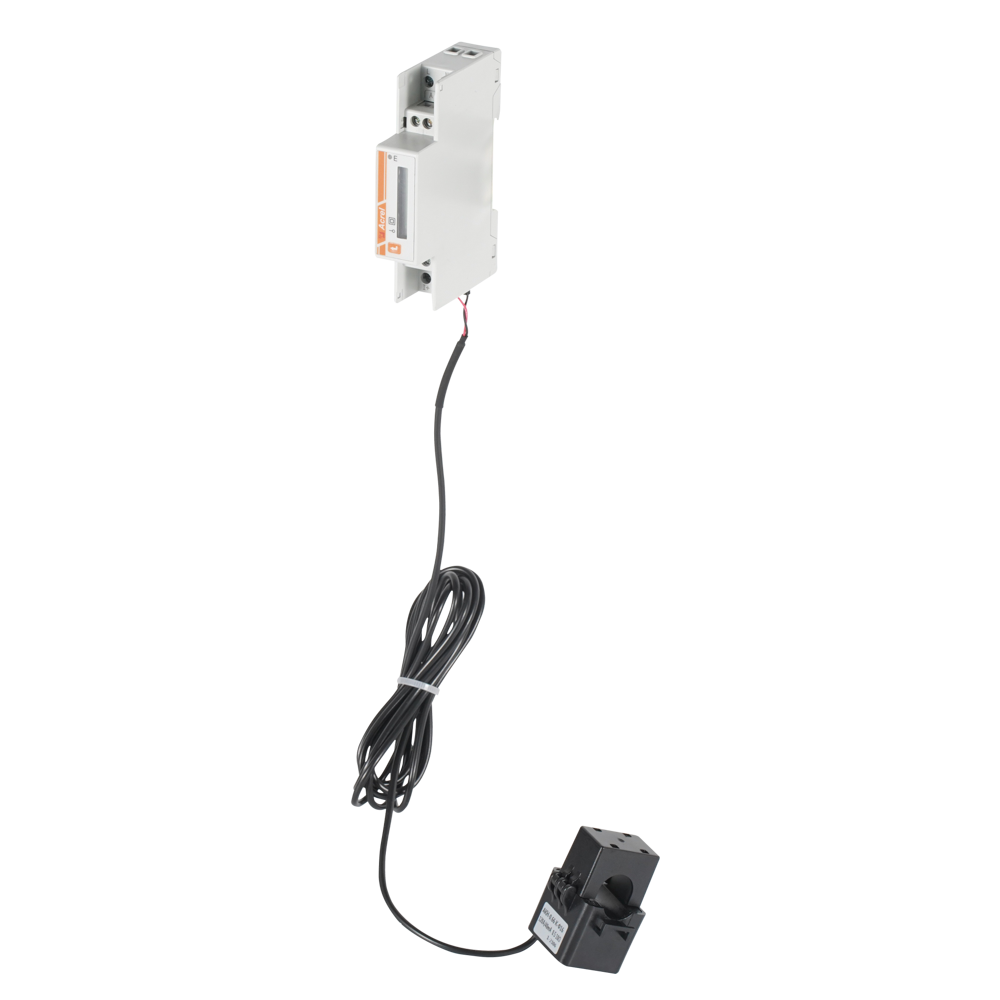

De ADL-serie op een DIN-rail gemonteerde multifunctionele elektrische energiemeter is een intelligent apparaat dat is ontworpen voor nieuwe energieopwekkingssystemen, waaronder fotovoltaïsche netgekoppelde, micro-omvormer-, energieopslag- en AC-koppelingssystemen.

Dit product biedt uiterst nauwkeurige metingen, een compact ontwerp, snelle respons en eenvoudige installatie. Het kan vermogensparameters bemonsteren, meten en bewaken terwijl het communiceert met omvormers of energiebeheersystemen (EMS). De belangrijkste kenmerken zijn onder meer het voorkomen van omgekeerde energiestromen, het reguleren van de energieopwekking en het beheren van het opladen en ontladen van de batterij op basis van realtime en geaccumuleerde elektrische energie.

Bovendien ondersteunt het bidirectionele meting en het gedistribueerde fotovoltaïsche energiebeheer van huishoudens, waardoor een efficiënt en intelligent energieverbruik wordt gegarandeerd.

EENrtikel			Parameters
Modelserie			ADL200N-CT
Meting	Raster		Eenfasig
	Spanning	Nominale spanning	AC 230 V
		Invoerbereik	± 2 0%
		Overbelasting	1,2 keer beoordeling ( continu )
			2 keer de beoordeling gedurende 1 seconde
		Stroomverbruik	< 2W ， < 10 VA
		Nauwkeurigheidskmeisjee	Fout ±0,5%
	Huidig	Ingangsstroom	Wisselstroom 0,5-10(80)A ， Wisselstroom 0,5-10( 120 ) A
		Overbelasting	1.2 keer beoordeling (continu)
			2 keer de beoordeling gedurende 1 seconde
		Stroomverbruik	< 1W ， < 1 VA
		Nauwkeurigheidskmeisjee	Fout ±0,5%
	Macht		Actief, reactief, schijnbaar vermogen, fout ±0,5 %
	Raster frequency		5 0/ 6 0 Hz, fout ±0,5%
	Reactiepercentage		≤100ms (spanning, stroom, vermogen)
			≤1s (elektrische energie)
	Meting category		KAT III
	Overspanningsniveau		OVC III
Meten	Elektrische energie		Actieve energie ： C lass B
			Reactieve energie ( C nauwkeurigheid 2)
Stroomverbruik	≤ 2W
Elektromagnetische compatibiliteit	E2




Beveiliging	Macht frequency withstand voltage		Tussen communicatie en signaalinvoer, AC3kV 1min
	Isolatieweerstand		Ingangs- en uitgangsklemmen naar behuizing >100MΩ
Communicatie	Interface en communicatieprotocol		RS485-interface en Modbus RTU-protocol
	Communicatie address range		Modbus RTU:1~ 247 ；
	Baudsnelheid		Ondersteuning van 1200bps-38400bps
Milieu	Bedrijfstemperatuur		-40℃ ~ 70℃
	Opslagtemperatuur		-40℃ ~ 8 0℃
	Relatieve vochtigheid		≤95 % (zonder condensatie)
			"Niet geschikt voor vochtige omgevingen"
	Hoogte		≤ 20 00m
Standaard	EN IEC 61010-1:2010 Veiligheidseisen voor elektrische apparatuur voor meting, controle en laboratoriumgebruik - Deel 1: Algemene eisen
	EN IEC 61010-2-030:2010 Veiligheidseisen voor elektrische apparatuur voor meting, controle en laboratoriumgebruik - Deel 2-030: Bijzondere eisen voor apparatuur met test- of meetcircuits
	EN IEC 61326-1:2021 Elektrische apparatuur voor meting, controle en laboratoriumgebruik - EMC-vereisten - Deel 1: Algemene vereisten
	EN IEC 61326-2-1:2021 Elektrische apparatuur voor meting, controle en laboratoriumgebruik - EMC-vereisten - Deel 2-1: Bijzondere eisen voor het testen van elektromagnetische compatibiliteit voor elektrische apparatuur voor meting, controle en laboratoriumgebruik
	EN 50470-3 Apparatuur voor elektriciteitsmeting (AC) - Deel 3: Bijzondere eisen - Statische meters voor actieve energie (klasse-indexen A, B en C)
IP-bescherming	IP51 ( Moet worden geïnstalleerd in een geschikte behuizing met IP-classificatie ）
Vervuilingsgraad	II
UC Graad	III
Installatieomgeving	Gebruik binnenshuis
Bescherm Graad	Klasse II (dubbele isolatie)
Gebruiksomgeving	Kast gemonteerd (De buitenschaal kan niet worden aangeraakt)
Niveau	M1
CT-veiligheid	Isolatieweerstand: greater than 1000 M Ω onder normale omstandigheden ；
	Elektrische weerstand: het is bestand tegen een stroomfrequentie van 4000 V, 50 Hz gedurende 1 minuut ；
	Vlamvertraging: Voldoet aan UL94-V0-niveau ；
