IEC61557-8
Nominale spanning: 50V ~ 1000V
Overeenstemming met CHAdeMO 3.0 en gecombineerd laadsysteem (CCS)
Detectie van onderspanning en overspanning
Stopmodus voor het uitschakelen van de meetpulsgenerator
+86-18702106858 / +86-21-69156352

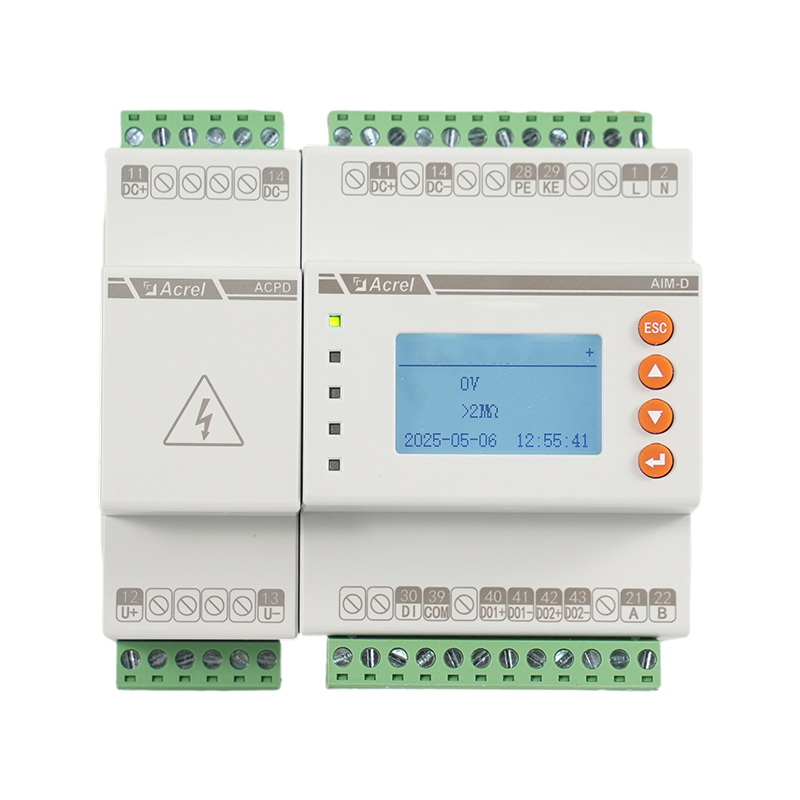

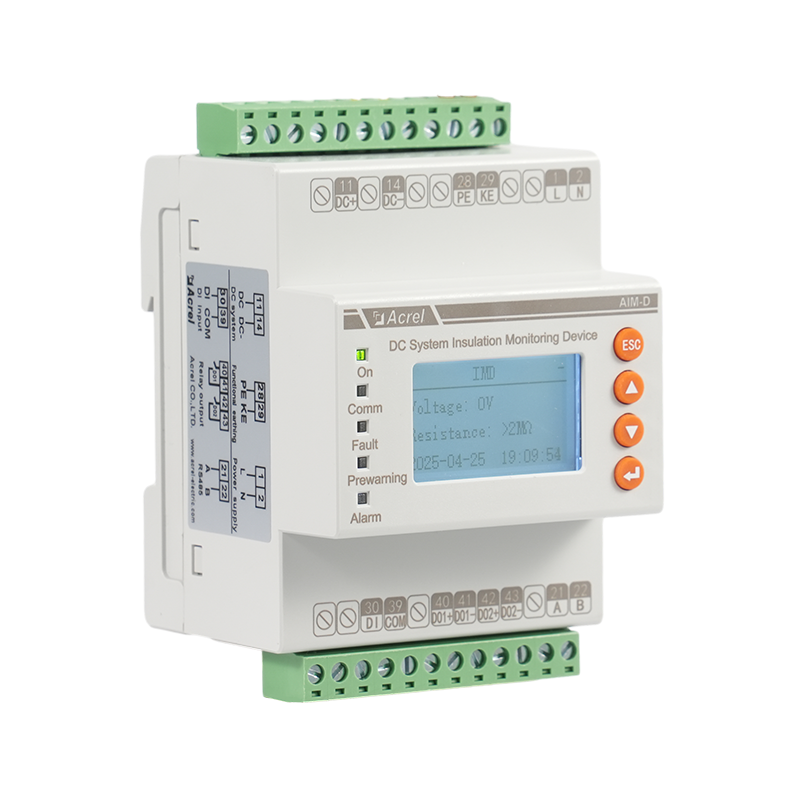

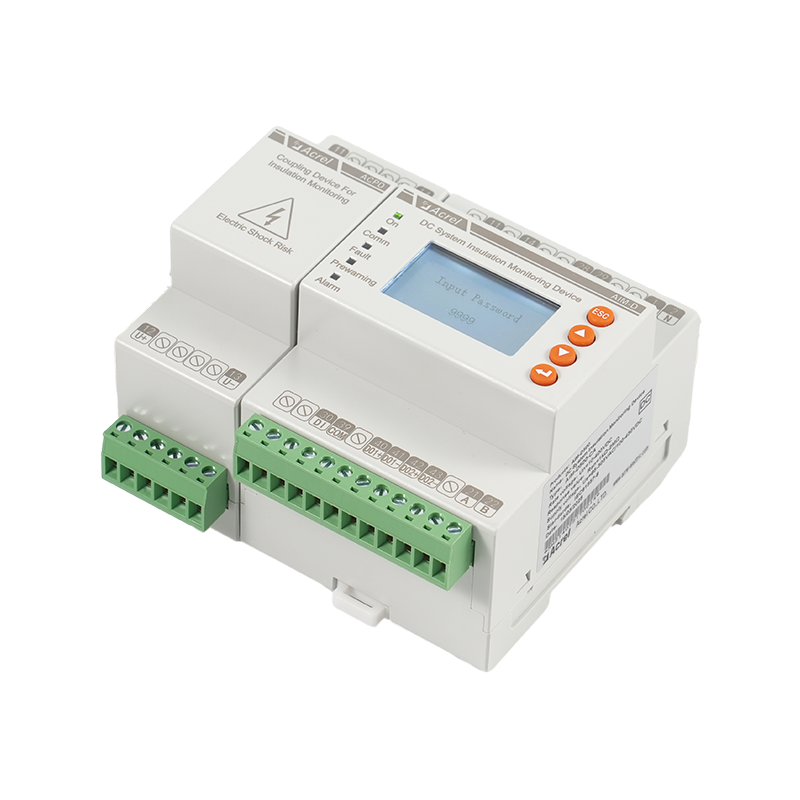

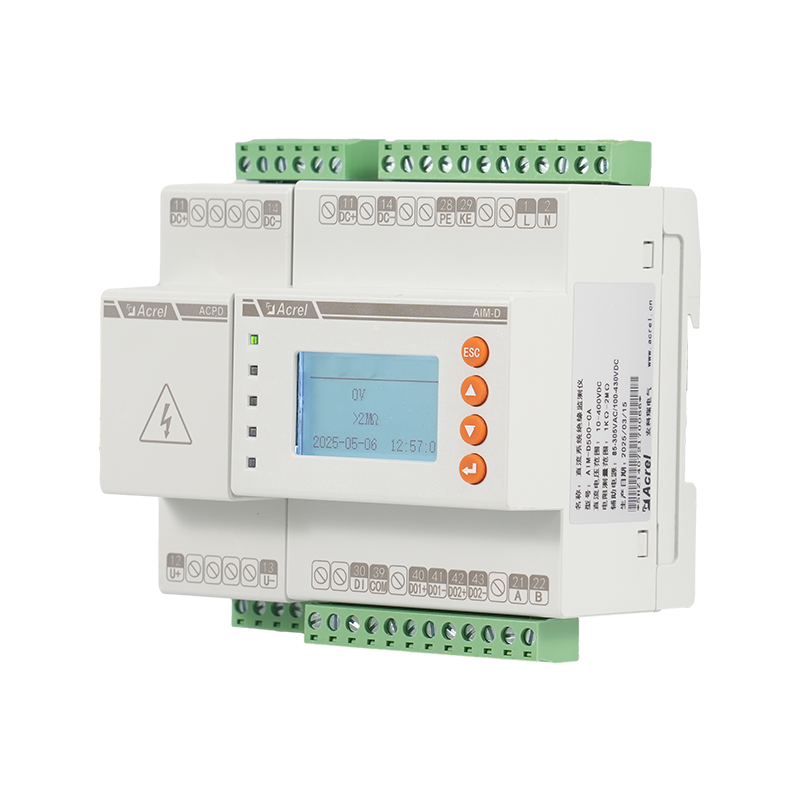

De Acrel AIM-D500-CA DC-isolatiemonitor is een geavanceerd apparaat dat is ontworpen voor 0-1000V DC-systemen en de veiligheid van de stroomvoorziening garandeert door de isolatieweerstand in IT-systemen voortdurend te bewaken.
Het voldoet aan de eisen van IEC 61557-8 en is compatibel met het Combined Charging System (CCS) en de CHAdeMO 3.0-standaard.

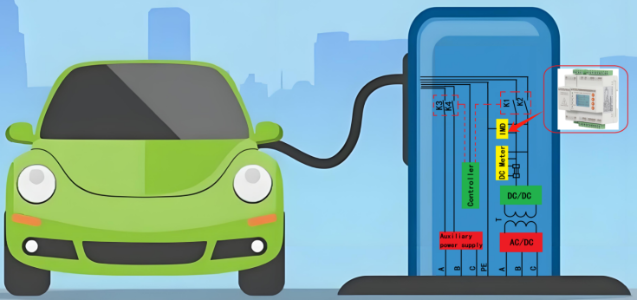

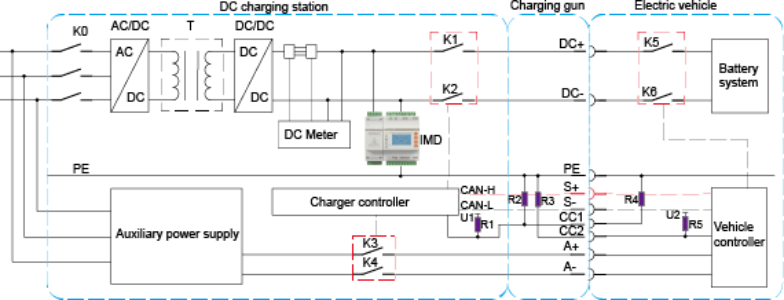

Het kan de isolatieweerstand van DC-laadstations met een nominaal systeemspanningsbereik van 50V tot 1000V bewaken.

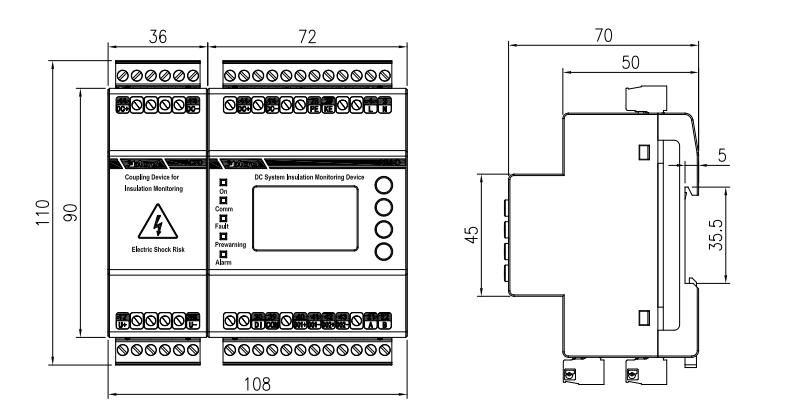

Het apparaat beschikt over een behuizing met vier modules en DIN-railmontage, waardoor het eenvoudig kan worden geïnstalleerd en geïntegreerd in bestaande systemen.
Het heeft ook de mogelijkheid om de systeemspanning te meten en onder- en overspanningsomstandigheden te detecteren.
Dankzij de stopmodus kunnen gebruikers de meetpulsgenerator uitschakelen via het Modbus-protocol, via het apparaatmenu of met behulp van een externe knop.

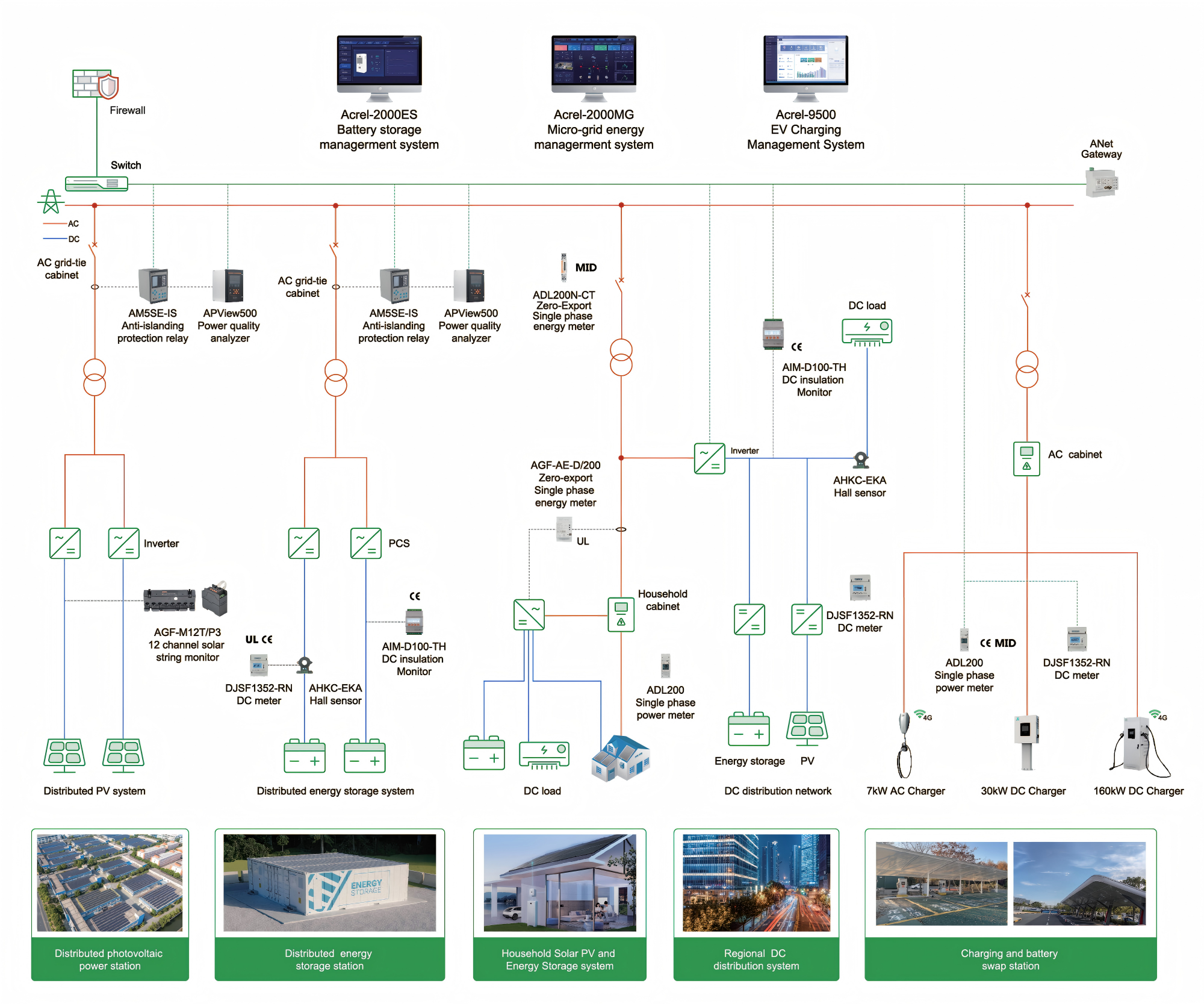

De AIM-D500-CA is een ideale oplossing voor toepassingen zoals energiecentrales, substations, EV-laders, UPS-systemen en zonne-energiesystemen.
| EENrtikel | Parameter | |
| Voedingsspanning | Voedingsspanning Us | AC/DC 85~265V |
| Frequentie | 50/60 Hz | |
| Stroomverbruik | ≤ 5 W | |
| IT-systeem wordt gemonitord | Nominaal systeemspanning met ACPD300, Un | gelijkstroom 50 … 1000V |

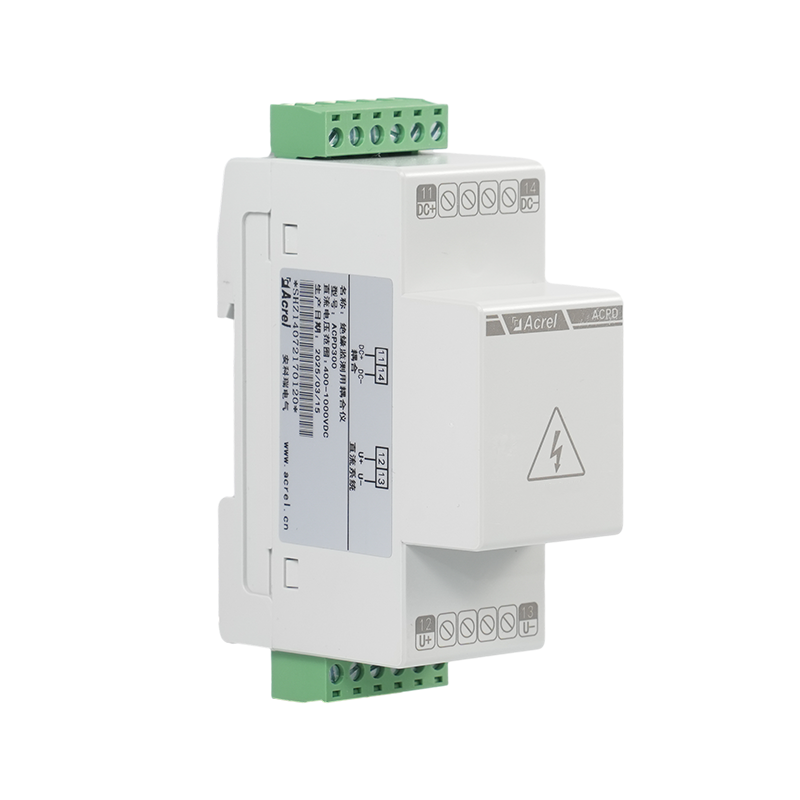

| Nominaal systeemspanning zonder ACPD300, Un | gelijkstroom 50 … 400V | |
| Reactiewaarden | Reactiewaarde (voorwaarschuwing isolatie) | Isolatie alarmgrenswaarde … 2M Ω |
| Reactiewaarde (isolatiealarm) | 1k Ω… 2M Ω | |
| Relatief onzekerheid | ± 15%, ± 2k Ω | |
| Onderspanning detectie | (80%~100%) Un(uit) * | |
| Detectie van overspanning | (100%~120%) Un(uit) * | |
| nauwkeurigheid | 1%, ± 1V | |
| CCS- en CHAdeMO 3.0-modus | Toegestane systeemlekcapaciteit | ≤ 20 µF |
| Meten en weergeven van het bereik van de isolatieweerstand | 1k Ω… 2M Ω | |
| Meting onzekerheid / Relatieve onzekerheid | C e ≤ 5 µF : ± 15%, ± 2 k Ω | |
| C e >5 µF en R F >100k Ω : ± 15% | ||
| Reactietijd | ≤ 10s | |
| Interface | RS485/Modbus-RTU | |
| Relaisuitgang | 2 x 1 maakcontact, AC 250V,3A, DC 30V,5A | |
| Milieu | O temperatuur | - 1 0 ℃ ~ 55 ℃ |
| S temperatuur | - 2 0 ℃ ~ 70 ℃ | |
| H umiditeit | ≤95% RV , geen condensatie en corrosief gas | |
| A hoogte | ≤2000m | |
| gewicht | AIM-D500-CA | 244,3 g |
| ACPD300 | 86,1 g | |
| Certificering | CE, CEI, RoHS | |
