AC driefasige meting
Ingangsstroom: 5A/1A door CT's
THD met 2-31e harmonischen
Ture RNS-meting
4DI & 2DO
Pulsuitgang
+86-18702106858 / +86-21-69156352

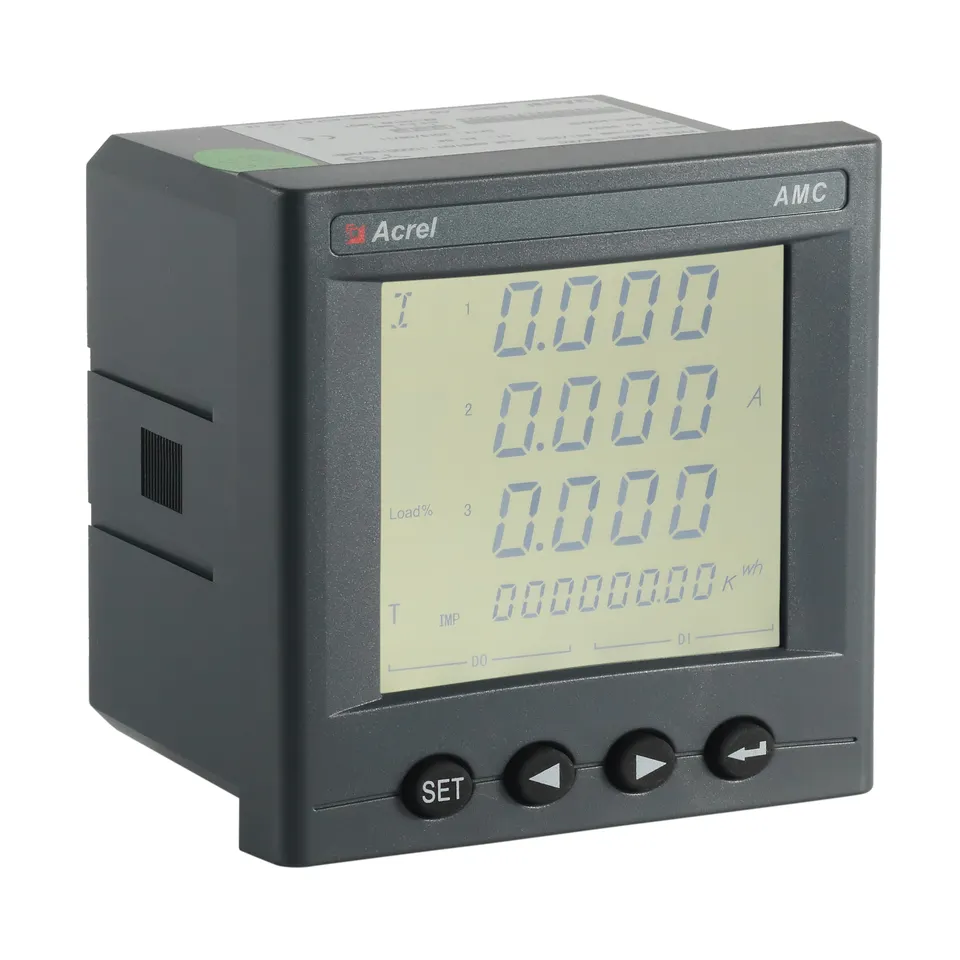

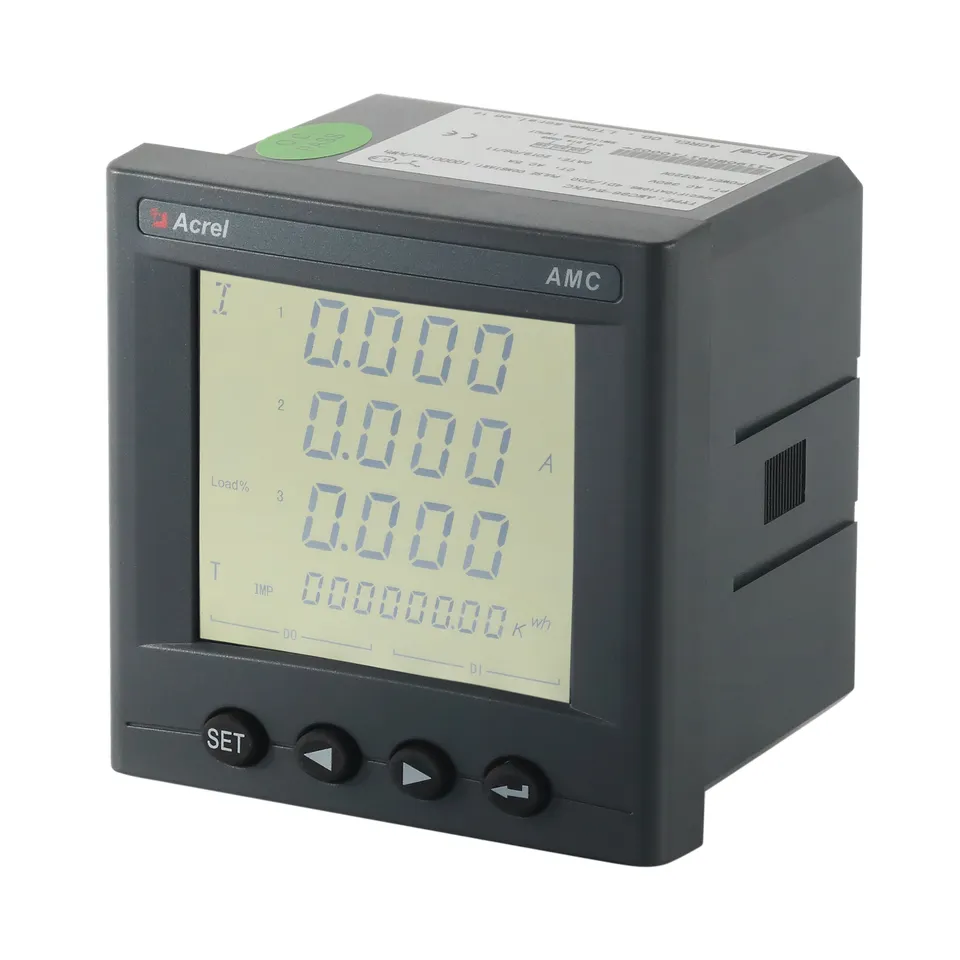

AMC96L-E4/KC is een zeer nauwkeurige AC driefasige programmeerbare, op een paneel gemonteerde energiemeter, ontworpen voor real-time stroommonitoring, energiebeheer en analyse van de stroomkwaliteit in industriële, commerciële en datacenterinstallaties. De compacte DIN-behuizing van 96 x 96 mm met multifunctionele meting van klasse 0,5 levert echte RMS-metingen van spanning, stroom, actief/reactief/schijnbaar vermogen, arbeidsfactor, frequentie, import/export kWh en kvarh met Modbus-RTU RS485-communicatie voor naadloze SCADA-, BMS- of EMS-integratie. Vierkwadrant-tariefmeting, 31e harmonische vervormingsregistratie, THD-analyse, vraagregistratie, belastingprofilering en vier-tarief TOU-ondersteuning maken nauwkeurige facturering en efficiëntie-optimalisatie mogelijk. Groot bereik 3×57,7/100 V…3×380/660 V, 0,02-6 A directe aansluiting of CT-ingang, bidirectionele energietellers, pulsuitgang, relaisalarm en sabotagebestendige afdichting maken de AMC96L-E4/KC ideaal voor schakelapparatuur, verdeelborden, PV-installaties, EV-laadstations en smart-grid-toepassingen, terwijl wordt voldaan aan IEC 62053-22, IEC 61557-12 en CE-normen.
| Technische parameters | Waarde | |||
| Invoer | Verbinding | Eenfase-2-draads, 3-fase-3-draads, 3-fase-4-draads | ||
| Frequentie | 45-65 Hz | |||
| Spanning | Beoordeling: | |||
| eenfasig: AC 100V, 400V | ||||
| Driefasig: AC 3×57,7V/100V(100V),3×220V/380V(400V),3×380V/660V(660V)(alleen maat 96) | ||||
| Overbelasting: 1,2-voudige beoordeling (continu): 2-voudige beoordeling gedurende 1 seconde | ||||
| Stroomverbruik: < 0,5VA | ||||
| Huidig | Beoordeling: AC IA、5A | |||
| Overbelasting: 1,2-voudige beoordeling (continu); 10-voudige beoordeling gedurende 1 seconde | ||||
| Stroomverbruik: < 0,5VA | ||||
| Uitvoer | Elektrische energie | Uitvoer mode:open-collector photo-coupler pulse | ||
| Pulsconstante: 10.000 imp/kWh (instelbaar), zie bedradingsschema voor details; | ||||
| Communicatie | RS485-poort, Modbus-RTU-protocol, DLT645-protocol (versies 07 en 97), | |||
| baudsnelheid 1200 ~ 38400 | ||||
| Functie | Schakelingang | Droge contactingang, ingebouwde voeding; als het model KA is, is AC 220V actief. | ||
| Schakeluitgang | Uitvoer mode: Relay normally open contact output | |||
| Contactcapaciteit: AC 250V/3A, DC 30V/3A | ||||
| Analoge uitgang | 4 - 20 mA | |||
| Nauwkeurigheidsklasse | Frequentie:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Voeding | AC/DC 85-265V of DC24V（±20%）of DC48V(±20%) | |||
| stroomverbruik≤10VA | ||||
| Beveiliging | Stroomfrequentie is bestand tegen spanning | Tussen voeding//schakeluitgang//stroomingang//spanningsingang en verzending//communicatie //pulsuitgang//schakelingang AC 2 kV 1min; | ||
| Tussen voeding, schakeluitgang, huidige ingang, spanningsingang AC 2 kV 1min; | ||||
| Tussen zenden, communicatie, pulsuitgang, schakelingang AC 1 kV 1 min; | ||||
| Isolatieweerstand | Invoer、Output end to machine enclosure >100MΩ | |||
| Milieu | Temperatuur | werk: -25°C~ 65°C opslag: -40°C ~ 80°C | ||
| Vochtigheid | ≤93%RV Niet-condenserend | |||
| Hoogte | ≤2500m | |||
