Bidirectionele meting
Meting met dubbele bron
UL-gecertificeerd
Nominale spanning: 3*277/480V
Nominale stroom: 1/5A door CT's
RS485-communicatie
+86-18702106858 / +86-21-69156352

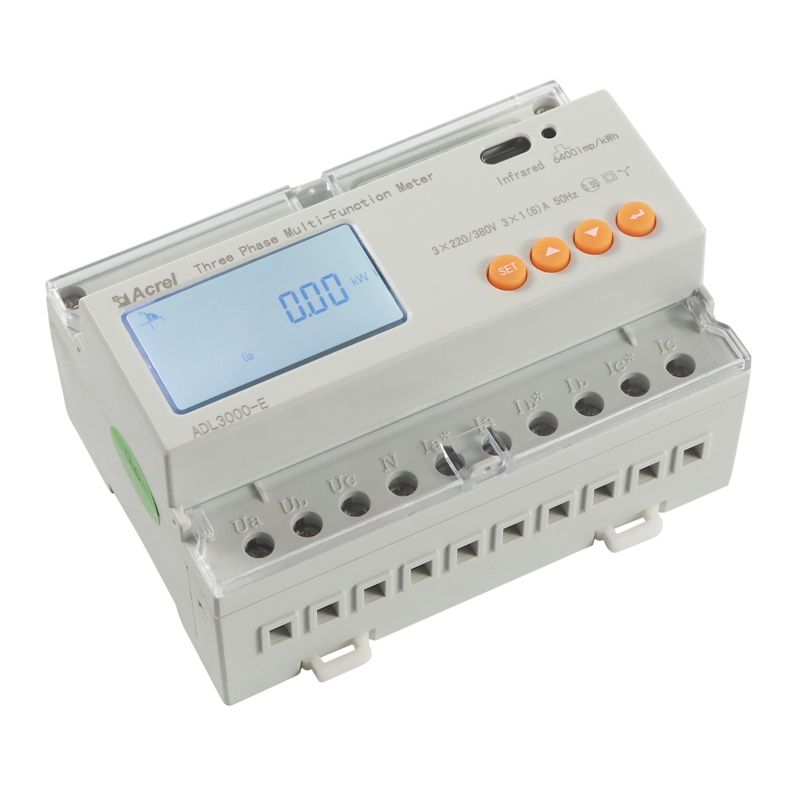

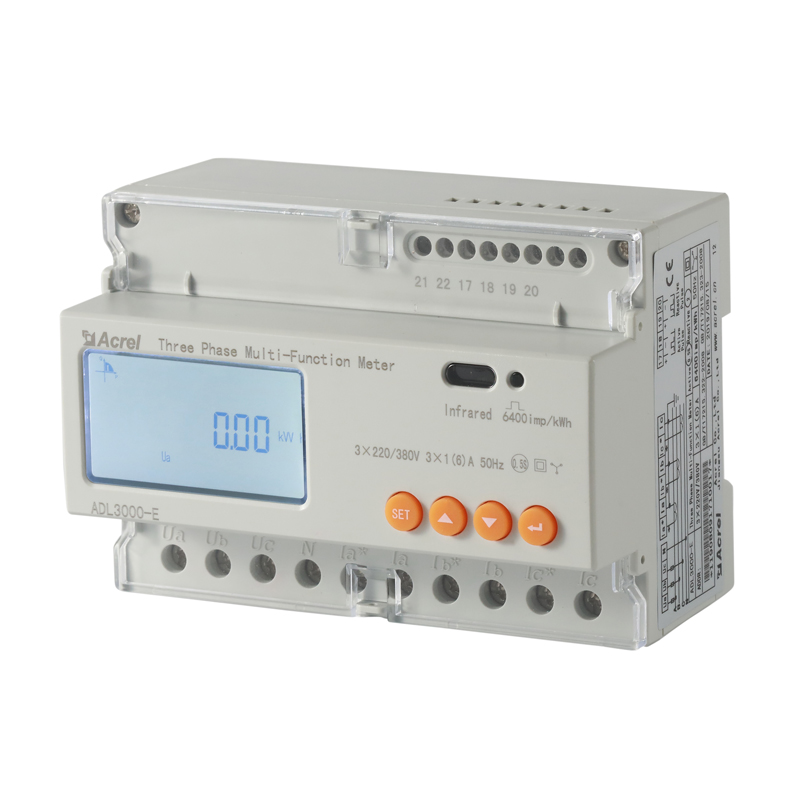

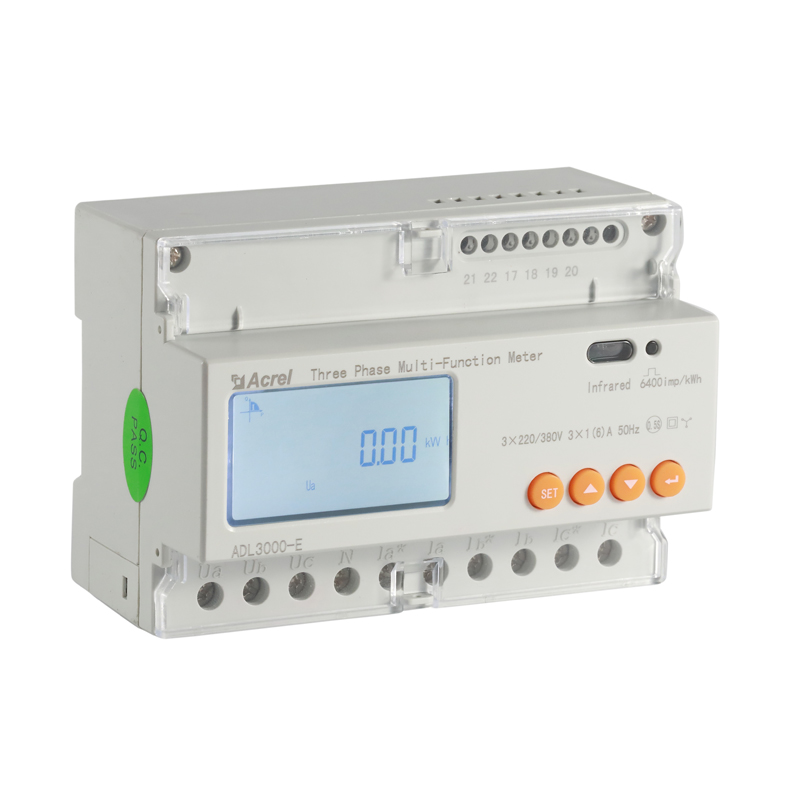

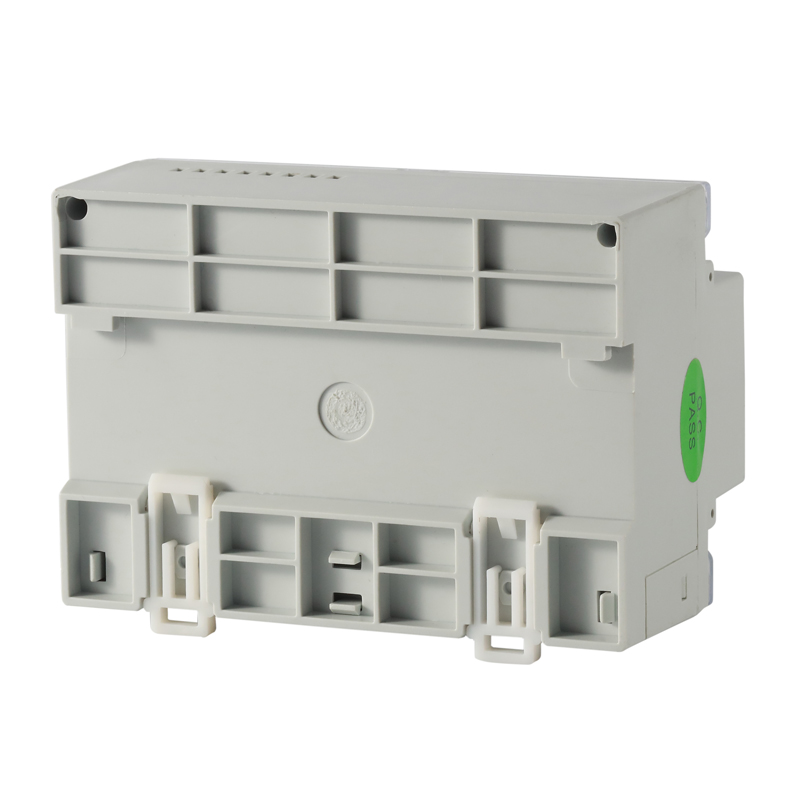

ADL3000-E is een geavanceerde driefasige multifunctionele energiemeter, ontworpen voor stroomvoorzieningssystemen, industriële en mijnbouwbedrijven en nutsbedrijven.
Het biedt een nauwkeurige meting van het elektriciteitsverbruik en een uitgebreid beheer van de elektriciteitsvraag. Belangrijke kenmerken zijn onder meer bidirectionele metingen en meetmogelijkheden met twee bronnen, waardoor nauwkeurige energiemetingen in complexe energiesystemen worden gegarandeerd.
Het apparaat is uitgerust met RS485-communicatie, compatibel met het MODBUS-RTU-protocol, waardoor integratie in verschillende besturingssystemen, SCADA-systemen en energiebeheersystemen wordt vergemakkelijkt.
Het is gecertificeerd door UL en voldoet aan strenge veiligheids- en prestatienormen. Met een nominale stroom van 3×277/480V is hij geschikt voor een breed scala aan toepassingen. Dankzij de uiterst nauwkeurige metingen, het kleine formaat en de eenvoudige installatie is het een ideale keuze voor energiemonitoring en -beheer in diverse industriële en commerciële omgevingen.
| ADL3000 | Specificaties | ||
| Fase | 3 fase 3 draden, 3 fase 4 draden | ||
| Meting | Spanning | Referentie spanning | 3×100V, 3×380V, 3×57,7/100V, 3×220/380V, 3*277/480V |
| Verbruik | <10VA (enkelfasig) | ||
| Impedantie | >2M Ω | ||
| Nauwkeurigheidsklasse | Fout ± 0,2% | ||
| Huidig | Ingangsstroom | 3×1(6)A(door CT's), 3×10(80)A 3×10(100)A (uitgerust met CT's) | |
| Verbruik | <1VA Eenfasige nominale stroom | ||
| Nauwkeurigheidsklasse | Fout ± 0,2% | ||
| Macht | Actief, reactief, schijnbaar vermogen, fout ± 0,5 ℅ | ||
| Frequentie | 45 ~ 65 Hz, fout ± 0,2% | ||
| Meter | Energie | Actieve energie (nauwkeurigheidsklasse: 0,5 ， 1,0) | |
| reactieve energie (nauwkeurigheidsklasse 2) | |||
| Klok | ≤0,5s/d | ||
| Cijfersignaal | Energie pulse output | 1 actieve fotokoppelaaruitgang ， 1 reactieve optocoupler-uitgang | |
| Schakeluitgang | 1 Schakeluitgang | ||
| Schakelingang | 1 optocoupler-ingang | ||
| Puls | Breedte van de pols | 80 ± 20 ms | |
| Puls constant | 400imp/kWh, 10000imp/kWh (correspondeert met de basisstroom) | ||
| Communicatie | Interface en communicatieprotocol | RS485 ： Modbus RTU | |
| Bereik van communicatieadres | Modbus RTU:1~ 247 ； | ||
| Baudsnelheid | 1200 bps~19200 bps | ||
| Milieu | Werktemperatuur | -25 ℃ ~ 55 ℃ | |
| Relatieve vochtigheid | ≤95 ℅ (Geen condensatie) | ||
