Nominale stroom: 120A door CT's
50 ms snelle responstijd
Voor hybride systeem met meerdere omvormers (omvormer voor fotovoltaïsche energieopslag)
Nominale spanning: AC 3*230/400V
Hoge nauwkeurigheidsklasse 0,5S

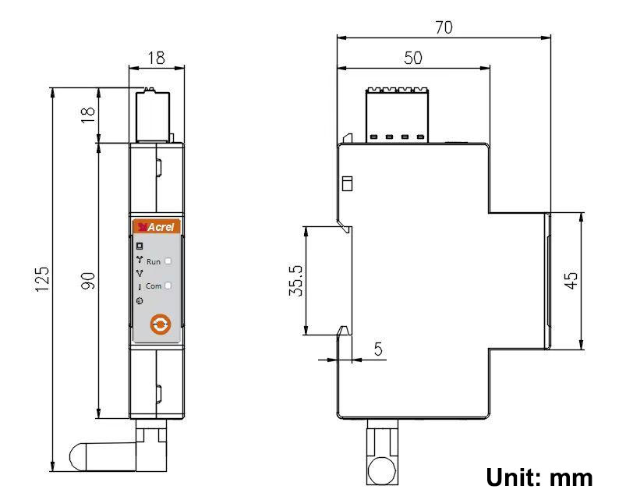

Ultradun 1P 18 mm
+86-18702106858 / +86-21-69156352
De op een DIN-rail gemonteerde multifunctionele energiemeter uit de ADL-serie met externe CT's is een slimme energiemeter die speciaal is ontworpen voor duurzame energiesystemen zoals een hybride multi-omvormersysteem (fotovoltaïsche energieopslagomvormer), micro-omvormersystemen, energieopslagsystemen en AC-koppelingssystemen.
Het product beschikt over een hoge nauwkeurigheid, klein formaat, snelle respons en eenvoudige installatie. Het is in staat elektrische parameters te bemonsteren, te meten en te bewaken.
De omvormer of het energiebeheersysteem (EMS) kan ermee communiceren om tegenstroom te voorkomen, de stroomopwekking aan te passen en het opladen en ontladen van de batterij te beheren op basis van realtime vermogen en geaccumuleerde energie. Het ondersteunt bidirectionele meting en maakt het gedistribueerde fotovoltaïsche energiebeheer van huishoudens mogelijk.
| EENrtikel | Parameters | ||
| Modelserie | ADL400M | ||
| Meting | Raster | Eenfasig | |
| Spanning | Nominale spanning | AC 230 V | |
| Invoerbereik | ± 2 0% | ||
| Overbelasting | 1,2 keer beoordeling ( continu ) | ||
| 2 keer de beoordeling gedurende 1 seconde | |||
| Stroomverbruik | < 2W ， < 10 VA | ||
| Nauwkeurigheidskmeisjee | Fout ±0,5% | ||
| Huidig | Ingangsstroom | Wisselstroom 0,5-10(80)A ， Wisselstroom 0,5-10( 120 ) A | |
| Overbelasting | 1.2 keer beoordeling (continu) | ||
| 2 keer de beoordeling gedurende 1 seconde | |||
| Stroomverbruik | < 1W ， < 1 VA | ||
| Nauwkeurigheidskmeisjee | Fout ±0,5% | ||
| Macht | Actief, reactief, schijnbaar vermogen, fout ±0,5 % | ||
| Raster frequency | 5 0/ 6 0 Hz, fout ±0,5% | ||
| Reactiepercentage | ≤100ms (spanning, stroom, vermogen) | ||
| ≤1s (elektrische energie) | |||
| Meting category | KAT III | ||
| Overspanningsniveau | OVC III | ||
| Meten | Elektrische energie | Actieve energie ： C lass B | |
| Reactieve energie ( C nauwkeurigheid 2) | |||
| Stroomverbruik | ≤ 2W | ||
| Elektromagnetische compatibiliteit | E2 | ||
| Beveiliging | Macht frequency withstand voltage | Tussen communicatie en signaalinvoer, AC3kV 1min | |
| Isolatieweerstand | Ingangs- en uitgangsklemmen naar behuizing >100MΩ | ||
| Communicatie | Interface en communicatieprotocol | RS485-interface en Modbus RTU-protocol | |
| Communicatie address range | Modbus RTU:1~ 247 ； | ||
| Baudsnelheid | Ondersteuning van 1200bps-38400bps | ||
| Milieu | Bedrijfstemperatuur | -40℃ ~ 70℃ | |
| Opslagtemperatuur | -40℃ ~ 8 0℃ | ||
| Relatieve vochtigheid | ≤95 % (zonder condensatie) | ||
| "Niet geschikt voor vochtige omgevingen" | |||
| Hoogte | ≤ 20 00m | ||
| Standaard | EN IEC 61010-1:2010 Veiligheidseisen voor elektrische apparatuur voor meting, controle en laboratoriumgebruik - Deel 1: Algemene eisen | ||
| EN IEC 61010-2-030:2010 Veiligheidseisen voor elektrische apparatuur voor meting, controle en laboratoriumgebruik - Deel 2-030: Bijzondere eisen voor apparatuur met test- of meetcircuits | |||
| EN IEC 61326-1:2021 Elektrische apparatuur voor meting, controle en laboratoriumgebruik - EMC-vereisten - Deel 1: Algemene vereisten | |||
| EN IEC 61326-2-1:2021 Elektrische apparatuur voor meting, controle en laboratoriumgebruik - EMC-vereisten - Deel 2-1: Bijzondere eisen voor het testen van elektromagnetische compatibiliteit voor elektrische apparatuur voor meting, controle en laboratoriumgebruik | |||
| EN 50470-3 Apparatuur voor elektriciteitsmeting (AC) - Deel 3: Bijzondere eisen - Statische meters voor actieve energie (klasse-indexen A, B en C) | |||
| IP-bescherming | IP51 ( Moet worden geïnstalleerd in een geschikte behuizing met IP-classificatie ） | ||
| Vervuilingsgraad | II | ||
| UC Graad | III | ||
| Installatieomgeving | Gebruik binnenshuis | ||
| Bescherm Graad | Klasse II (dubbele isolatie) | ||
| Gebruiksomgeving | Kast gemonteerd (De buitenschaal kan niet worden aangeraakt) | ||
| Niveau | M1 | ||
| CT-veiligheid | Isolatieweerstand: greater than 1000 M Ω onder normale omstandigheden ； | ||
| Elektrische weerstand: het is bestand tegen een stroomfrequentie van 4000 V, 50 Hz gedurende 1 minuut ； | |||
| Vlamvertraging: Voldoet aan UL94-V0-niveau ； | |||
