Het belang van temperatuurbewaking voor elektrische apparatuur

Elektriciteit is de levensader van industriële productie, commerciële exploitatie en levenszekerheid, en de temperatuur van apparatuur is de ‘barometer’ van elektrische veiligheid. Hoog- en laagspanningsschakelapparatuur, transformatoren, rails en kabelverbindingen zijn gevoelig voor lokale oververhitting als gevolg van slecht contact, veroudering van de isolatie en overbelasting tijdens langdurig gebruik met hoge belasting. Als dit niet tijdig wordt gecontroleerd, kan dit schade aan apparatuur, productieonderbrekingen of zelfs elektriciteitsbranden veroorzaken, met ernstige gevolgen die onvoorstelbaar zijn.

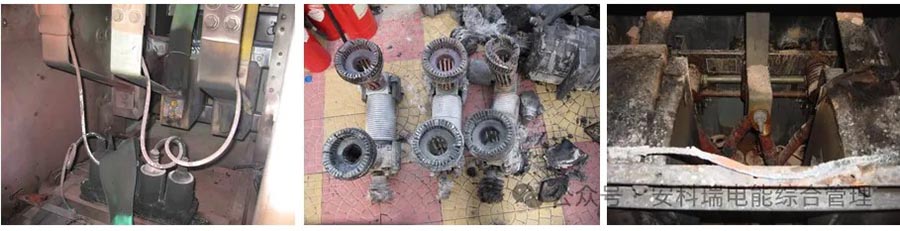

Zolang er verschillende elektrische apparaten op het elektriciteitssysteem zijn aangesloten, zal deze door een bepaalde stroom een ​​bepaalde hoeveelheid warmte genereren en zal de temperatuur stijgen. In het energiesysteem worden veel zware ongelukken veroorzaakt door de intensivering van oververhitting van elektrische apparatuur. Als het verborgen gevaar van oververhitting van elektrische apparatuur tijdig kan worden gedetecteerd, kunnen onderhouds- of reparatiemaatregelen tijdig worden genomen en kunnen de verborgen gevaren van fouten worden geëlimineerd, kunnen de bedrijfsongevallen van het voedingssysteem aanzienlijk worden verminderd en kan de betrouwbaarheid van de stroomvoorziening worden verbeterd. Daarom is het erg belangrijk om de oververhitte delen van elektrische apparatuur tijdig te detecteren en correct te analyseren.

Traditionele temperatuurmeetmethoden kunnen niet langer voldoen aan de moderne eisen op het gebied van elektriciteitsveiligheid

① Het wasvel voor de temperatuurtest kan niet in realtime worden gecontroleerd, wat een aanzienlijk risico op veroudering en defecten met zich meebrengt.
② Infraroodtemperatuurmeting heeft blinde vlekken, die niet kunnen worden gedetecteerd of waarop niet kan worden vertrouwd in de gesloten kast.
③ De bekabelde bedrading voor temperatuurmeting is complex, met hoge isolatierisico's, moeilijkheden bij renovatie en hoge onderhoudskosten.
④ De passieve reparatie- en post-saneringsmodus kan het verborgen risico van oververhitting niet voorkomen.

Acrel draadloze temperatuurmeting software en hardware complete oplossing

Acrel's geïntegreerde oplossing voor draadloze temperatuurmeting in alle scenario's, met "passieve draadloze, nauwkeurige detectie, intelligente waarschuwing en gemakkelijke bediening en onderhoud" als kern, doorbreekt volledig het knelpunt van traditionele temperatuurmetingen en maakt een sprong van "passieve reparatie" naar "actieve preventie en controle" op het gebied van stroomveiligheid.

We hebben draadloze oplossingen voor temperatuurmeting van Acrel, waaronder sensoren, transceivers, weergaveapparaten en geïntegreerde systeemplatforms!

Wat zijn de toepassingsscenario's voor draadloze temperatuurmeting? Waar wordt het gebruikt?

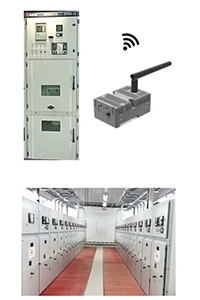

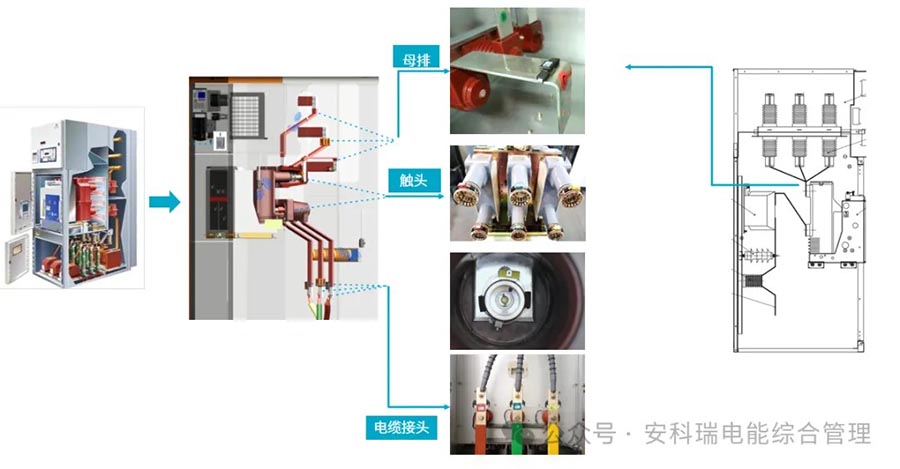

Vereisten voor temperatuurmetingen - Hoogspanningsschakelaars

Bijvoorbeeld: temperatuurmeting van kabelverbindingen, contactpunten en rails.

Temperatuurmeting van kabelverbindingen
Contacttemperatuurmeting
Meting van de temperatuur van de moederrail

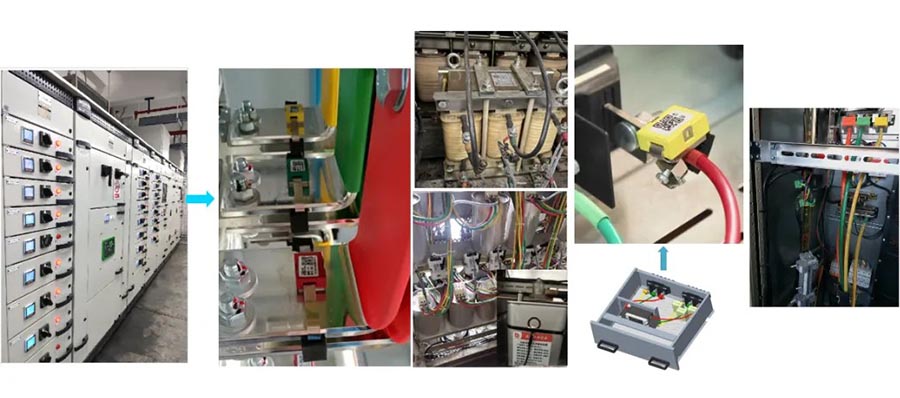

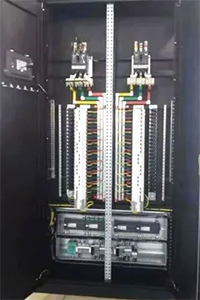

Vereisten voor temperatuurmetingen - Laagspanningskast

Bijvoorbeeld temperatuurmetingen voor connectoren/rails van framestroomonderbrekers, condensator-/reactantieoppervlakken, kabelconnectoren voor ladekasten en uitgaande laagspanningskabelconnectoren.

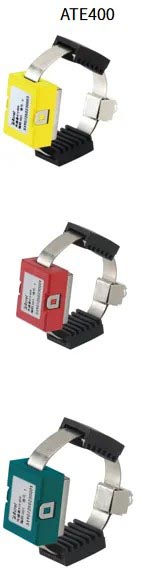

·Frame-stroomonderbrekerconnector/temperatuurmeting van de rail

· ATE400

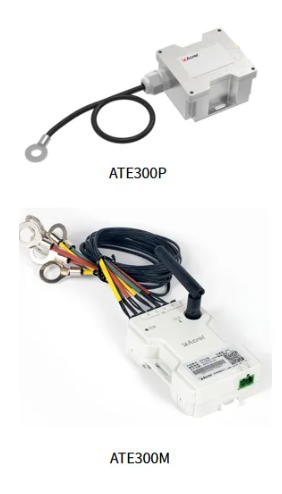

· Meetbox voor condensator/reactantieoppervlak

· ATE300M

· Temperatuurmeting ladekastkabelconnector

· ATE400

· Laagspanningstemperatuurmeting van de uitgaande kabelconnector

· ACE100

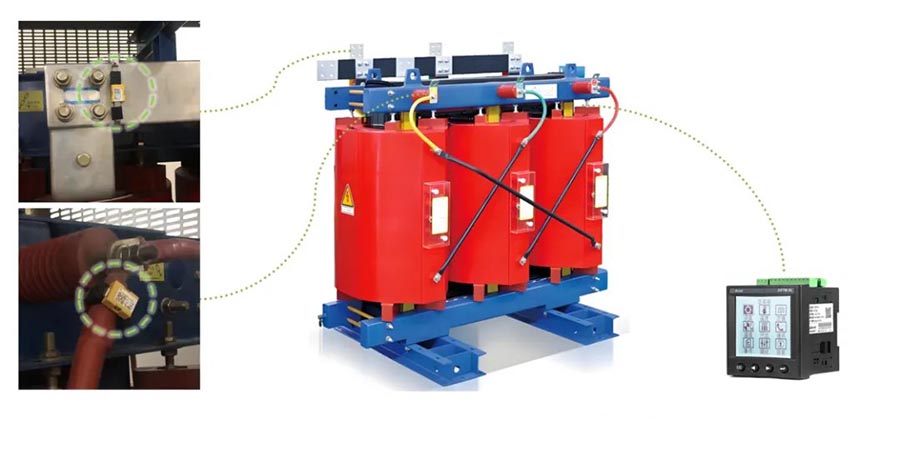

Vereisten voor temperatuurmetingen - Temperatuurmeting van transformatoren

Bijvoorbeeld temperatuurmeting van transformatorverbindingen en interne wikkelingen.

· Temperatuurmeting van de transformatorverbinding

· ATE400

· Temperatuurmeting van de interne wikkeling van de transformator

· (Vooraf ingebedde PT100) ARTM-8L

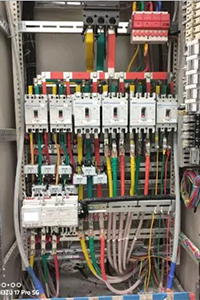

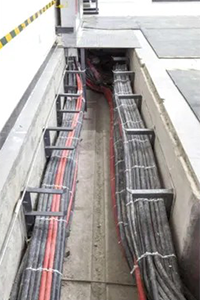

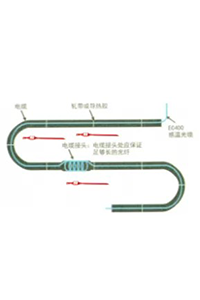

Vereisten voor temperatuurmetingen - verdeelkast, binnenkabel, kast/binnen, enz

Bijvoorbeeld temperatuurmeting van verdeelkasten, kabelgoten binnenshuis en binnentemperatuur en vochtigheid van schakelapparatuur/verdeelruimtes.

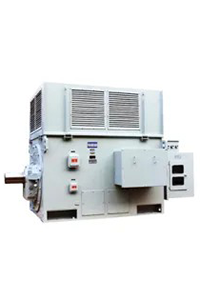

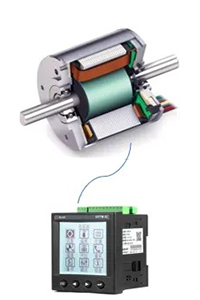

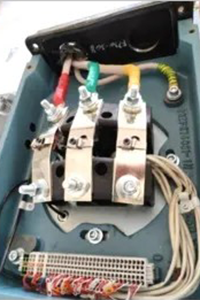

Vereisten voor temperatuurmeting - meting van de motortemperatuur

Bijvoorbeeld: temperatuurmeting op het oppervlak van de motor, temperatuurmeting op de motoraansluitdoos en temperatuurmeting op de interne wikkeling van de motor.

Temperatuurmetingsbehoeften van klanten in de industrie - Datacenter

Bijvoorbeeld: temperatuurmeting van kabelgoot-/buskanaalbehuizingen binnenshuis, temperatuurmeting van datacenterservers en temperatuurmeting van datacenterkolomkastverbindingen.

Vraag naar temperatuurmeting van klanten uit de industrie - container voor energieopslag

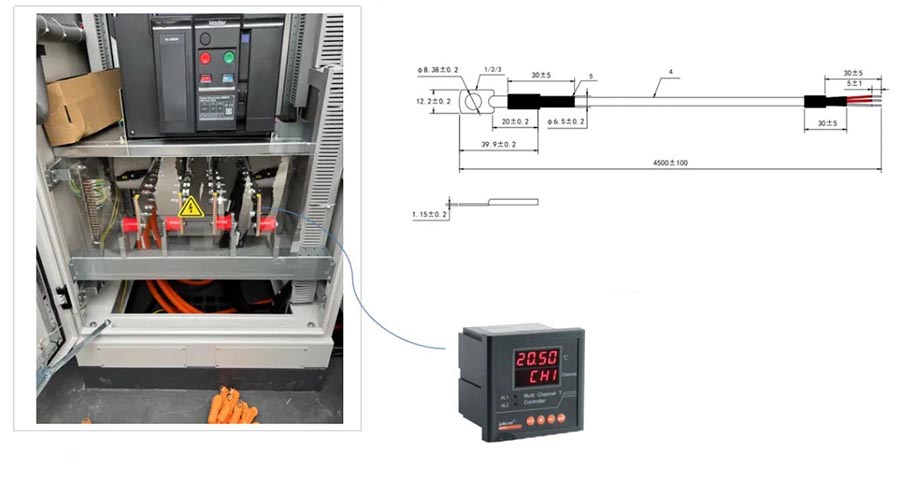

Er is bijvoorbeeld een temperatuurmeting nodig voor de DC-rail van een energieopslagcontainer

PT100-model: MPT101B130006

Spanningsbestendigheid: AC3000V/DC 4300V

DC-rail voor energieopslagcontainer

Acrel draadloze temperatuurmeting Productkwalificatiecertificaat

Vier kernvoordelen definiëren een nieuwe standaard voor vermogenstemperatuurmeting

1. Passief draadloos onderhoudsvrij, waardoor beveiligingsrisico's vanaf de root worden geëlimineerd

De passieve RFID-sensor uit de ATE800-serie maakt gebruik van radiofrequentie-energieoogsttechnologie, waarvoor geen batterijen of bedrading nodig zijn, en is levenslang onderhoudsvrij, waardoor de risico's van batterijstoringen en hoogspanningsbedradingsisolatie in omgevingen met hoge temperaturen volledig worden vermeden. ATE400-sensor inductievermogenssensor, kan worden gestart wanneer deze ≥ 5A is, met een lange levensduur en stabiele online werking in scenario's met hoge belasting, waardoor de bedrijfs- en onderhoudskosten aanzienlijk worden verlaagd.

2. Hoge precisie detectie, in staat om nauwkeurig de temperatuurstijging van 0,5 ℃ vast te leggen

Door gebruik te maken van zeer nauwkeurige temperatuurmetingschips met een nauwkeurigheid van ± 1 ℃ en een temperatuurmeetbereik van -50 ℃ ~ 125 ℃, kan het op gevoelige wijze kleine temperatuurstijgingsveranderingen registreren, vooraf waarschuwen voor verhoogde contactweerstand en mogelijke oververhittingsfouten, en verborgen gevaren in de kiem smoren. Gegevens blijven stabiel in omgevingen met sterke interferentie, waardoor het veilig is om te gebruiken in hoogspanningskasten en dichte busscenario's.

3. Installatie zonder enige aanpassing, zowel nieuwe als oude projecten kunnen snel worden geïmplementeerd

Er zijn verschillende installatievormen, zoals het bandtype, het bouttype en het patchtype, waarbij demontage of ontkoppeling van de apparatuur niet nodig is. De ontvanger ondersteunt railinstallatie, flexibele antenneselectie, stabiel signaal voor complexe kasten, snelle implementatie voor nieuwe projecten en upgrade met één klik voor oude distributieruimten.

4. Intelligente controle over de hele keten, lokale en externe "dubbele verzekering"

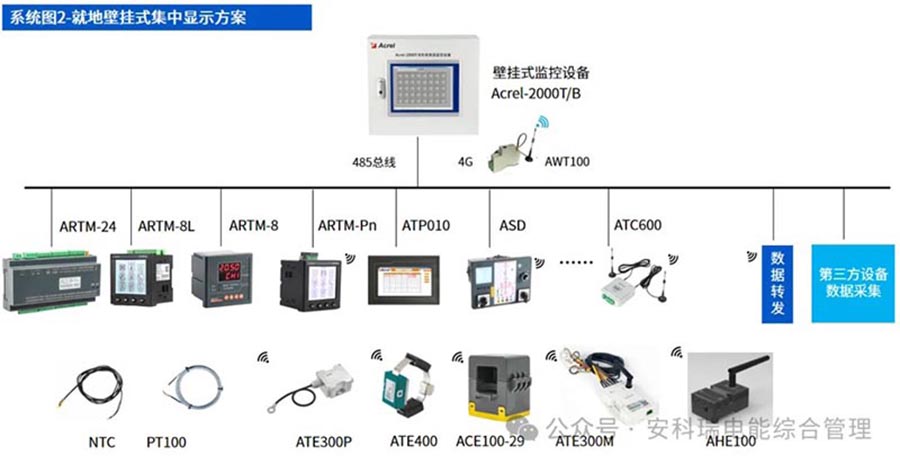

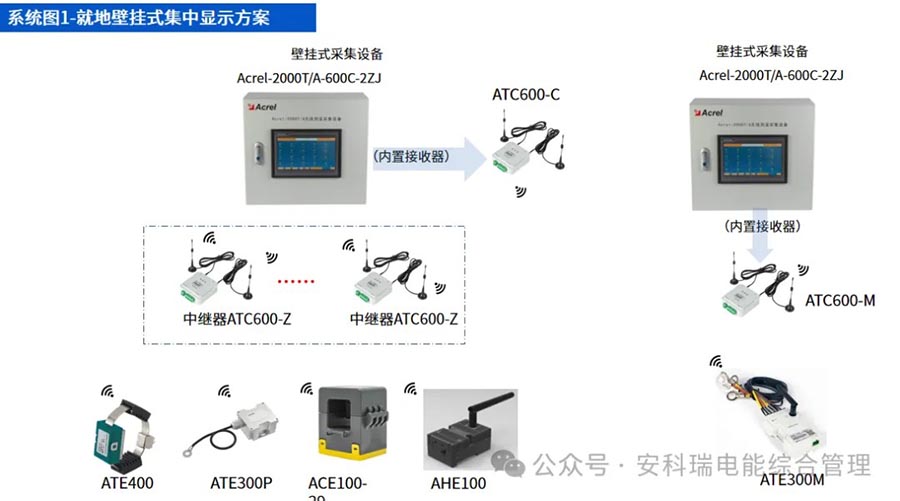

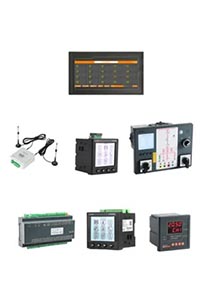

Van monitoring van één kast tot gecentraliseerde controle, Ankerui heeft een complete productmatrix gebouwd:

ARTM Pn-displayapparaat: ondersteunt 60 sensoren per eenheid, geschikt voor kleine en middelgrote distributieruimtes;

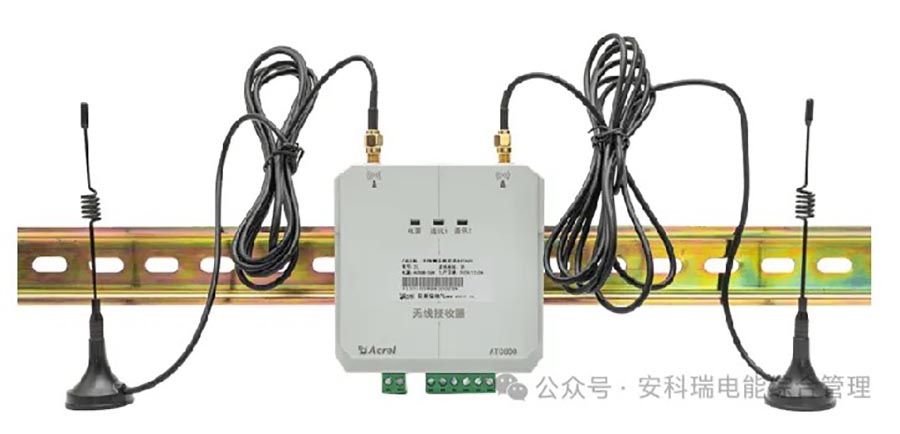

ATC draadloze transceiver voor temperatuurmeting: ondersteunt gecentraliseerde toegang tot 240 sensorposities;

ARTM8 Inspectie-instrument: aangepast voor meerkanaals temperatuurmeting van transformatoren en reactoren.

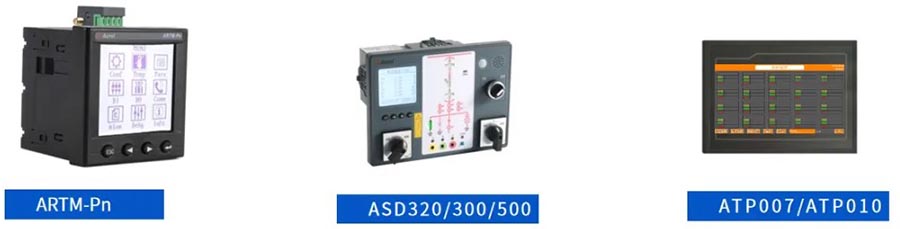

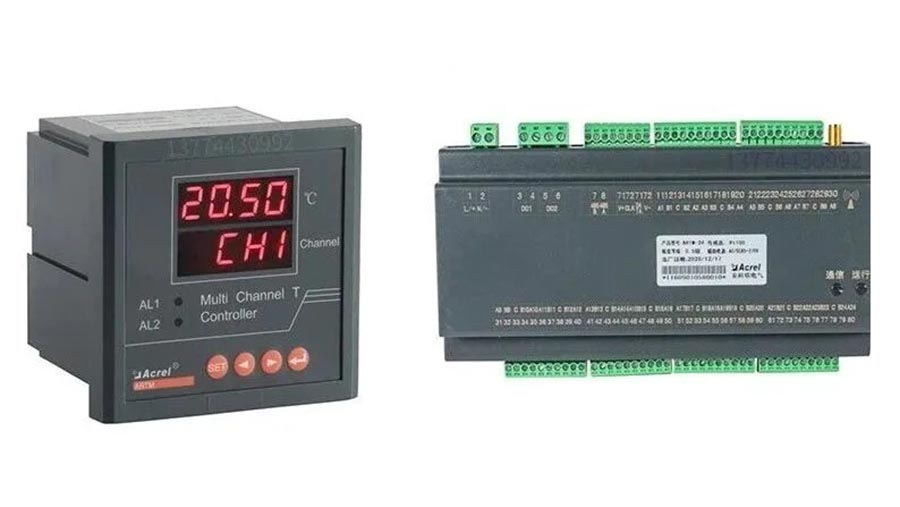

Draadloos temperatuurmeet- en inspectie-instrument met 8/24 kanalen

Terminal weergeven

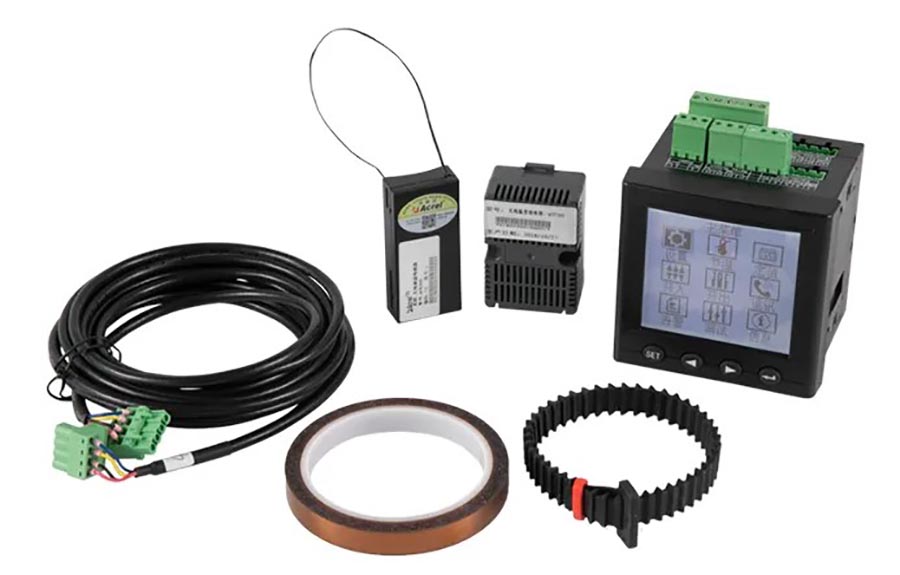

ARTM-Pn
Werkende voeding: AC85 ~ 265V, DC100 ~ 300V adaptief, stroomverbruik 8W
Installatiemethode: ingebedde installatie, opening 92 * 92, diepte 65
Communicatie-interface: 1 RS485 seriële communicatie-interface, Modbus RTU-communicatieprotocol
Contacttemperatuurmeting: can connect to 60 ATE400
Contacttemperatuurmeting accuracy: ± 1 ² C
Ingangsacquisitie: 4-kanaals ingebouwde 12V-ingang, geschikt voor het verzamelen van de positiestatus van stroomonderbrekers, handkarren, enz.
Uitgangsconfiguratie: 2-kanaals passieve uitgang, met alarmfunctie voor hoge temperatuur/overtemperatuur/fasetemperatuurverschil/temperatuur plotselinge verandering
Elektrische parametermeting: stroom, spanning, frequentie, actief vermogen, blindvermogen, kWh, enz., niveau 0,5

ASD320/300/500
Werkende voeding: AC/DC 220V, AC/DC110V adaptief
Vereiste statusingang: Passieve droge contactingang (interne voeding van statusweergaveapparaat)
Temperatuur- en vochtigheidsmeting en regelnauwkeurigheid: temperatuur <1 ° C; relatieve vochtigheid<3%
Draadloze temperatuurmeting: kan worden gebruikt met de ATE400 draadloze temperatuursensor, temperatuurmeetbereik -50 ℃~125 ℃ C
Verwarmings- en alarmuitgangscapaciteit: AC220V/5A
Vereiste voor live-weergave: de kortsluitstroom van de secundaire zijde van de live-sensor naar aarde onder nominale spanning moet groter zijn dan 200uA
10kV-systeem, sensorcapaciteit>100pF;
35kV-systeem, sensorcapaciteit>35pF;
6kV-systeem, sensorcapaciteit>180pE
Communicatie: RS485 seriële communicatie-interface, Modbus RTU-protocol (ASD500 met grote netwerkpoort)
Afmetingen: 238 mm * 178 mm * 83 mm (breedte * hoogte * diepte)

ATP007/ATP010
Werkende voeding: DC24V
Installatiemethode: ingebedde installatie
Communicatie-interface: standaardconfiguratie omvat 1 RS485 seriële communicatie-interface (Modbus RTU-protocol)
1 Ethernet-poort
Contacttemperatuurmeting accuracy: ± 1 ° C
Alarm hoge temperatuur: de witte bandzoemer van het apparaat wordt geactiveerd wanneer de temperatuur de ingestelde waarde overschrijdt

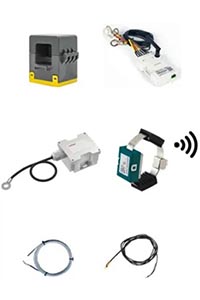

Actieve draadloze temperatuursensor

CT-aangedreven draadloze temperatuursensor

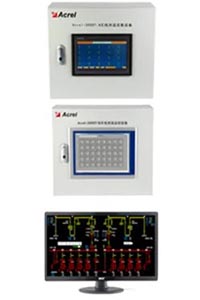

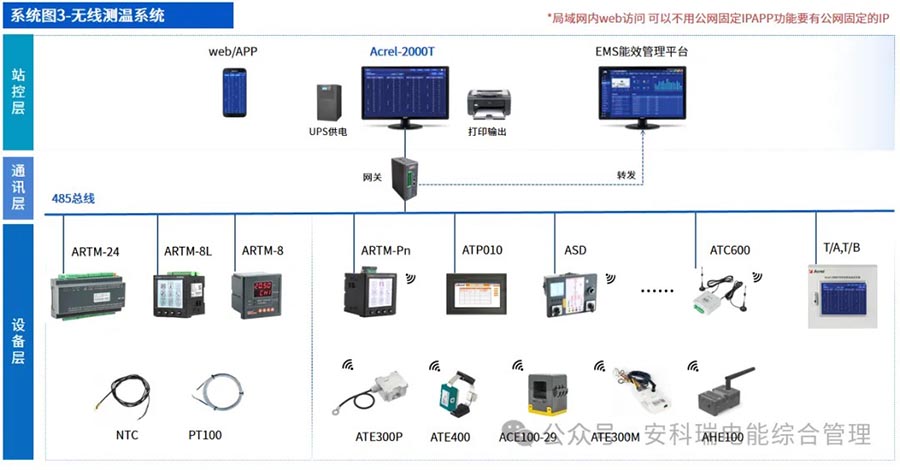

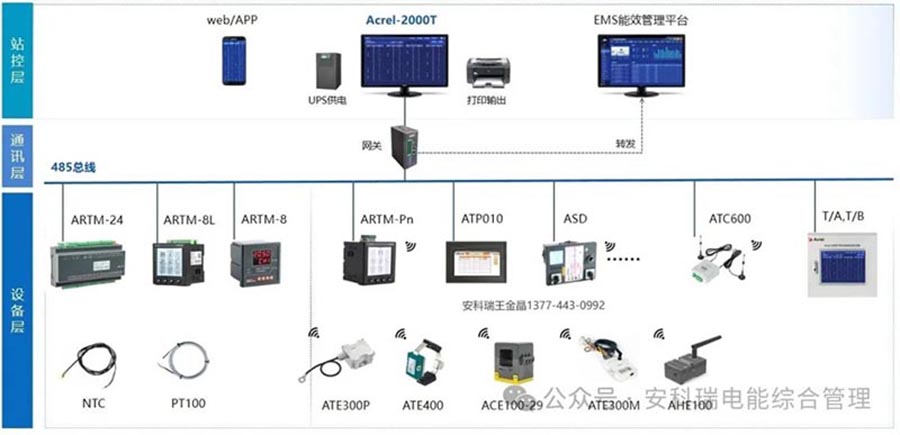

Het Acrel-2000T draadloze temperatuurbewakingssysteemplatform, als een "slim brein", realiseert 24-uurs real-time monitoring, waarschuwingen op meerdere niveaus (APP SMS-stempop-ups), historische gegevenstracering en gesloten inspectiebeheer. Het kan de temperatuurstatus van het hele station volgen zonder het huis te verlaten, waardoor de werking en onderhoudsefficiëntie aanzienlijk worden verbeterd.

Volledige dekking van de scène, waardoor de elektriciteitsveiligheid van ondernemingen wordt gewaarborgd

De draadloze oplossing voor temperatuurmeting van Ankerui wordt veel gebruikt in:

√Chemie/Staal/Fabrieksfabriek

√Datacentrum, logistiek centrum

√Koude kettingpark

√Nieuwbouw en renovatie van onderstations en distributieruimtes

√Luchthavens, ziekenhuizen, commerciële gebouwen, transportknooppunten

√Hoogspanningskasten, rails, kabelconnectoren, stroomonderbrekercontacten.

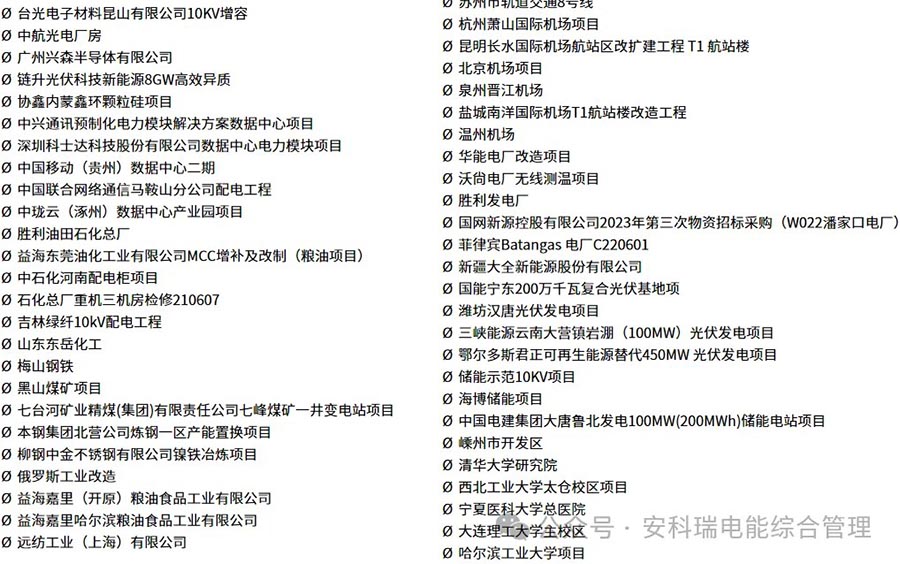

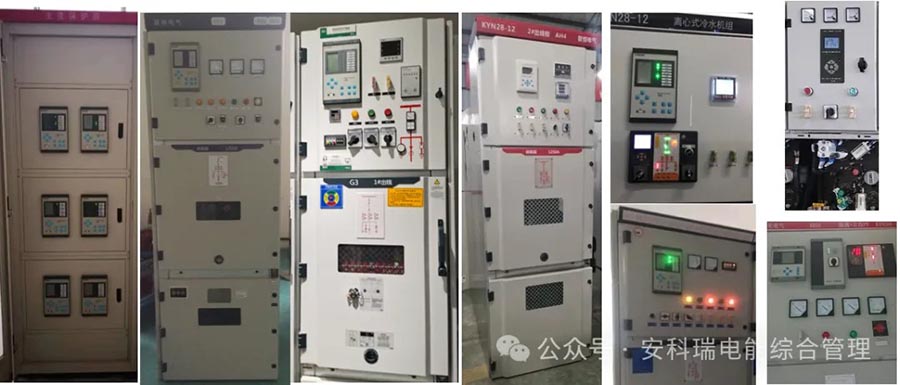

Casus delen

Het Shandong English Chemical Project omvat een 35 kV-hoofdstation en 3 10 kV-substations, met in totaal 76 hoogspanningskasten. Elke kast is uitgerust met 6-punts draadloze temperatuurmeting, waarbij gebruik wordt gemaakt van ATE200/ATE400-sensoren en ASD320 intelligente besturing om 24/7 online temperatuurmetingen en realtime abnormale waarschuwingen voor hoogspanningsapparatuur in het hele station te realiseren, waardoor de elektrische veiligheid effectief wordt gegarandeerd in chemische scenario's met een hoog risico en de risico's van oververhitting, brand en ongeplande stroomuitval worden geëlimineerd.

Elektriciteitsveiligheid is geen kleinigheid; nauwkeurige temperatuurmeting zorgt voor veiligheid

Tegenwoordig is elektrische veiligheid, met de versnelde promotie van dual carbon en de aanleg van slimme netwerken, niet langer een ‘meerkeuzevraag’, maar een ‘verplicht vak’. Oververhitting van elektrische apparatuur is het grootste verborgen gevaar dat stroomuitval en elektrische branden veroorzaakt. Traditionele temperatuurmeetmethoden hebben pijnpunten zoals grote blinde vlekken, het onvermogen om in realtime te monitoren en problemen bij renovatie.

Ankerui's integratieoplossing voor draadloze temperatuurmeting in alle scenario's heeft de belangrijkste voordelen van passieve draadloze, uiterst nauwkeurige detectie, installatie zonder aanpassingen en intelligente controle over de hele keten, waarbij wordt overgegaan van passieve reparatie naar actieve preventie en controle. De sensoren uit de ATE-serie hebben geen batterijen nodig, zijn onderhoudsvrij en zijn gekoppeld aan het Acrel-2000T-monitoringplatform om 24 uur per dag waarschuwingen op meerdere niveaus en gegevenstraceerbaarheid te realiseren. Ze worden op grote schaal gebruikt in de chemie, datacenters, transportknooppunten en andere scenario's, waardoor bedrijven blinde vlekken op temperatuur kunnen elimineren, de bedrijfs- en onderhoudskosten kunnen verlagen, elektrische branden kunnen voorkomen en daadwerkelijk de beheersbaarheid van de veiligheid, de preventie van verborgen gevaren, de traceerbaarheid van gegevens en de verantwoording kunnen bereiken.
