Waarschuwing voor oververhitting van elektrische apparatuur: Acrel draadloze oplossing voor temperatuurbewaking

25 02, 2026

1. Inleiding

Met de voortdurende ontwikkeling van de wereldeconomie en industriële technologie spelen elektrische energiesystemen een steeds belangrijkere rol in de moderne samenleving. De veiligheid en betrouwbaarheid van de werking van het energiesysteem zijn daarom kritische zorgen geworden voor de industrie. Met name door de wijdverbreide inzet van onbemande onderstations worden traditionele handmatige inspectiemethoden geleidelijk vervangen door intelligente monitoringtechnologieën.

Draadloze temperatuurbewakingstechnologie biedt realtime temperatuurdetectie voor belangrijke verwarmingspunten van elektrische hoogspanningsapparatuur. Door voortdurend temperatuurgegevens te verzamelen en te analyseren, draagt ​​deze technologie bij aan een veilige en stabiele werking van energiesystemen, terwijl voorspellende onderhoudsstrategieën worden ondersteund.

2. Onderzoeksachtergrond en technische voordelen van draadloze temperatuurbewakingssystemen

In elektriciteitscentrales en onderstations kan langdurig gebruik van hoogspanningsschakelapparatuur, scheidingsschakelaars buiten en railaansluitpunten leiden tot plaatselijke oververhitting. Dit wordt voornamelijk veroorzaakt door verhoogde contactweerstand, oxidatie, stofophoping of mechanisch loskomen.

Omdat terminals voor hoogspanningsapparatuur doorgaans worden blootgesteld aan hoge elektrische velden, kunnen traditionele, op contact gebaseerde temperatuurmeetmethoden niet veilig worden toegepast vanwege isolatierisico's.

Draadloze temperatuurbewakingstechnologie lost dit probleem op door temperatuurgegevens via radiosignalen te verzenden. De temperatuursensoren worden rechtstreeks op verwarmingspunten geïnstalleerd, terwijl het bewakingsapparaat elektrisch geïsoleerd blijft van hoogspanningsapparatuur.

Vergeleken met traditionele meetmethoden bieden draadloze temperatuurbewakingssystemen verschillende voordelen:

1. Hoge veiligheid
Er is geen directe elektrische verbinding tussen sensoren en bewakingssystemen, waardoor de risico's op elektrische gevaren worden verminderd.

2. Real-time monitoringmogelijkheden
Het systeem maakt continue registratie van temperatuurgegevens en bewaking op afstand mogelijk.

3. Lage onderhoudskosten
Draadloze monitoring vervangt frequente handmatige inspecties, waardoor de arbeidskosten worden verlaagd.

4. Ondersteuning voor gegevensopslag en -analyse
Temperatuurgegevens kunnen worden opgeslagen in centrale besturingssystemen voor langetermijnanalyse en voorspellende onderhoudsbeslissingen.

Momenteel omvatten veelgebruikte temperatuurbewakingstechnologieën glasvezeltemperatuurmeting, thermistormeting, infraroodtemperatuurmeting en draadloze temperatuurmeting. Onder deze technologieën:

• Thermistorsensoren zijn moeilijk te gebruiken op blootgestelde hoogspanningsapparatuur.
• Glasvezeltemperatuurmonitoring biedt een hoge nauwkeurigheid, maar brengt hoge installatie- en apparatuurkosten met zich mee.
• Infraroodmetingen vereisen doorgaans handmatige bediening en ontberen realtime continue monitoring.
• Draadloze temperatuurmonitoring wordt geleidelijk de mainstream-oplossing vanwege de balans tussen kosten, veiligheid en prestaties.

3. Acrel draadloze temperatuur online bewakingssysteemoplossing

Het draadloze temperatuurbewakingssysteem wordt voornamelijk gebruikt voor het bewaken van temperatuurveranderingen in hoog- en laagspanningsschakelkasten, kabelverbindingen, stroomonderbrekercontacten, railverbindingen en transformatorapparatuur.

Het systeem detecteert potentiële veiligheidsrisico's die worden veroorzaakt door factoren zoals oxidatie, loskomen of stofophoping die de contactweerstand tijdens bedrijf kunnen vergroten.

De kernfuncties van het systeem omvatten:

• Real-time verzameling van temperatuurgegevens
• Alarmfuncties voor temperatuurafwijkingen
• Historische gegevensopslag en analyse
• Bewaking op afstand en geautomatiseerd bedrijfsbeheer

4. Componenten voor temperatuurdetectie

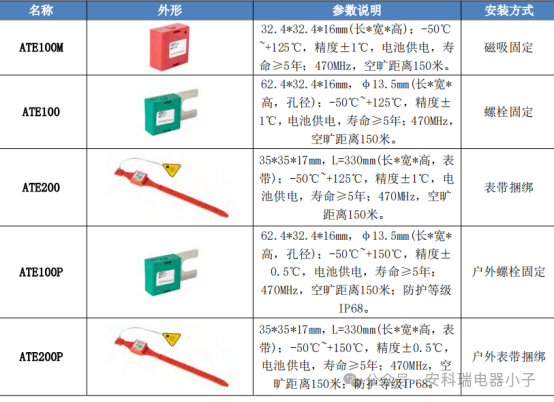

Draadloze temperatuursensoren op batterijen

Deze sensoren worden rechtstreeks op de verwarmingspunten van apparatuur geïnstalleerd. Ze worden gevoed door ingebouwde batterijen en verzenden gegevens draadloos. Ze zijn geschikt voor hoogspanningsschakelcontacten en railverbindingen.

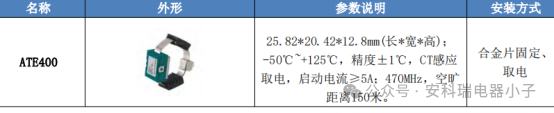

CT-aangedreven draadloze temperatuursensoren

Deze sensoren worden voornamelijk gebruikt in bedrijfsomgevingen met hoge stroomsterkte, zoals stroomonderbrekercontacten, railaansluitpunten en hoogspanningskabelterminals. De sensoren verkrijgen stroom via inductie van de stroomtransformator, waardoor de noodzaak voor het vervangen van de batterij wordt geëlimineerd en de levensduur wordt verlengd.

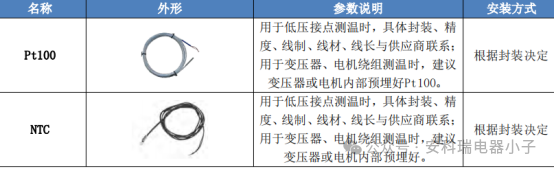

Bedrade temperatuursensoren

Bedrade sensoren worden voornamelijk gebruikt in laagspanningsapparatuur of in zeer nauwkeurige monitoringscenario's, zoals transformatorwikkelingen en motorwikkelingen. Pt100-weerstandstemperatuurdetectoren worden vaak gebruikt als detectie-elementen.

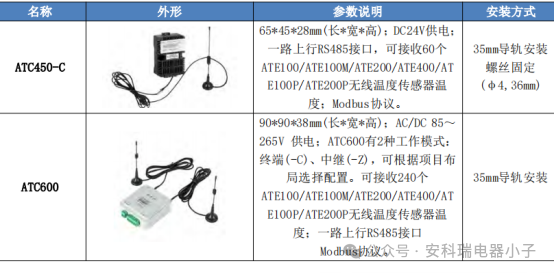

5. Ontvangst- en weergave-eenheden

Draadloze temperatuurbewakingssystemen bestaan doorgaans uit ontvangstmodules en displayterminals.

• Ontvangende eenheid
  Verantwoordelijk voor het ontvangen en verwerken van temperatuurgegevens verzonden door sensoren.

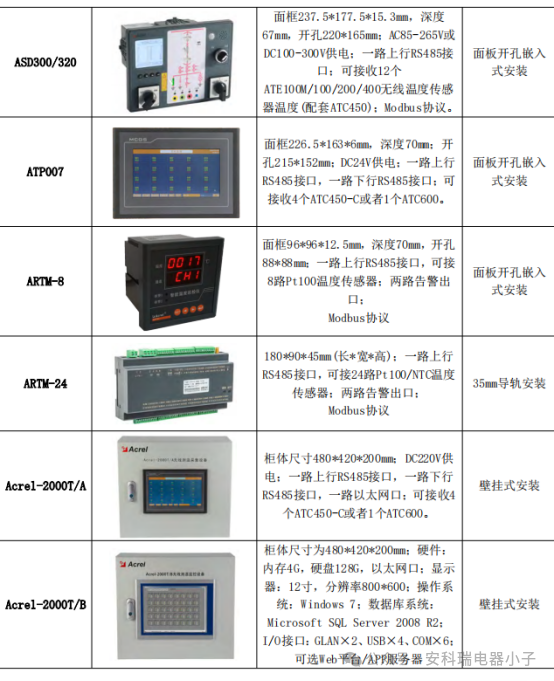

• Weergave-eenheid
  Wordt gebruikt om temperatuurcurven, apparatuurstatus en alarminformatie visueel weer te geven.

Dankzij deze structuur kan onderhoudspersoneel de werkingsstatus van de apparatuur in realtime volgen.

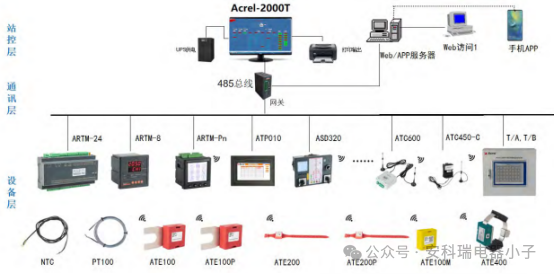

6. Oplossingsarchitectuur voor draadloos temperatuurbewakingssysteem

Het Acrel-2000/T draadloze temperatuurbewakingssysteem integreert temperatuurgegevens van alle bewakingsapparaten in het onderstation in een gecentraliseerd beheerplatform.

Het systeem combineert computertechnologie, communicatietechnologie en gegevensverwerkingstechnologie om gecentraliseerde monitoring en beheer van temperatuurinformatie te realiseren.

De belangrijkste functies zijn onder meer:

• Real-time data-acquisitie en -overdracht
• Analyse van de temperatuurtrendcurve
• Historische gegevensopslag en -query
• Oververhittingsalarm en gebeurtenisregistratiebeheer

Het systeem is uitgerust met een onafhankelijke database voor langdurige gegevensopslag en analyse van de werking van de apparatuur. Door temperatuurtrends te analyseren, kunnen ingenieurs de veroudering van apparatuur evalueren en onderhoudsbeslissingen optimaliseren.

7. Typische toepassingsscenario's

Draadloze temperatuurbewakingstechnologie wordt veel gebruikt in meerdere industrieën, waaronder:

• Energietransmissie- en distributiesystemen
• Staalverwerkende industrie
• Mijnbouw
• Petrochemische industrie

Veel voorkomende monitoringlocaties zijn onder meer:

• Geleiders van transmissielijnen
• Hoofdtransformatorbussen
• Schakelcontacten losmaken
• Verbindingen voor hoogspanningsschakelaars
• Kabelterminals
• Condensatoroppervlakken

Het systeem helpt de betrouwbaarheid van de werking van de apparatuur te verbeteren door middel van realtime monitoring en vroegtijdige waarschuwingsfuncties.

8. Technische toepassingswaarde

De toepassing van draadloze temperatuurbewakingstechnologie verbetert het beheer van de werking van het energiesysteem aanzienlijk.

De belangrijkste voordelen zijn onder meer:

• Verbetering van de veiligheid en betrouwbaarheid van het elektriciteitsnet
• Vermindering van de uitvalpercentages van apparatuur
• Minimaliseren van de duur en omvang van stroomuitval
• Verlaging van de kosten voor handmatige inspectie
• Het vergroten van de economische en sociale voordelen van energiesystemen

Traditioneel gepland onderhoud evolueert geleidelijk naar conditiegebaseerd onderhoud, ondersteund door intelligente monitoringtechnologieën.

9. Conclusie

Draadloze temperatuurbewakingstechnologie speelt een belangrijke rol bij het garanderen van de veilige werking van elektrische energiesystemen. Door continu temperatuurgegevens te monitoren en te analyseren, is het mogelijk om degradatie van apparatuur te voorspellen en mogelijke storingen te voorkomen.

Met de ontwikkeling van Internet of Things (IoT)-technologie en de constructie van slimme netwerken zal draadloze temperatuurbewakingstechnologie een steeds belangrijkere rol spelen in het toekomstige veiligheidsbeheer van energiesystemen.
