Acrel UPS-bewakingssysteem: waarborgt de continuïteit en betrouwbaarheid van uw stroomvoorziening

22 12, 2025

Wat is een UPS?

UPS (Uninterruptible Power Supply) is een noodstroomvoorzieningsapparaat dat stroomconversie, energieopslag en besturingsfuncties integreert – een uitgebreid stroombeveiligingssysteem met gelijkrichters, omvormers, batterijen, statische schakelaars en stuurcircuits s.

De kernfunctionaliteit omvat twee belangrijke aspecten:

Ten eerste filtert het, wanneer de netstroom normaal is, netstoringen zoals spanningsschommelingen, spanningspieken en harmonischen uit, waardoor stabiele en schone stroom aan belastingen wordt geleverd.

Ten tweede schakelt het systeem bij stroomuitval naadloos over op door de batterij opgeslagen energie (online UPS-schakeltijd <10 ms) om te voorkomen dat de laadapparatuur crasht en gegevens verloren gaan.

Kritische verduidelijking: een UPS ≠ slechts een batterij! De batterij is slechts de ‘energieopslagcomponent’, die alleen verantwoordelijk is voor het opslaan van elektrische energie. Een compleet UPS-systeem vereist een gecoördineerde werking van kernmodules, inclusief rectificatie, inversie en schakelen, om zijn missie voor stroombeveiliging te vervullen.

Mainstream UPS-topologieën en belangrijkste verschillen:

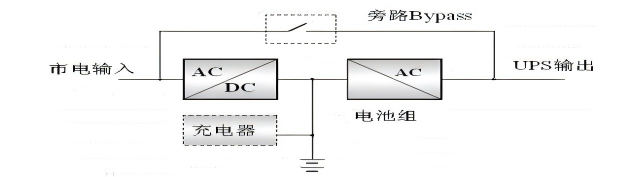

• Online UPS: voorziet belastingen continu van stroom via de omvormer, zonder overdrachtstijd, en levert zo de hoogste stroomkwaliteit. Ideaal voor kritische toepassingen zoals industriële controle, medische faciliteiten en datacenters (kerndoelscenario's).

Online UPS levert wisselstroom aan de belasting via het circuit van de omvormer, ongeacht de status van de netspanning, waardoor de omvormer altijd operationeel blijft. Tijdens uitval zet het de opgeslagen batterij-energie onmiddellijk om in wisselstroom voor de belasting, waardoor een overdracht zonder onderbrekingen wordt bereikt.

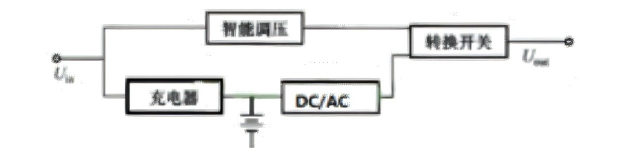

• Stand-by UPS: Levert onder normale omstandigheden direct netstroom en activeert de omvormer alleen tijdens stroomuitval met een overdrachtstijd van tientallen milliseconden. Geschikt voor niet-kritieke belastingen zoals computers en routers.

1. Oplader: Laadt de batterij op en laadt deze op tijdens normaal gebruik.
2. DC/AC-omvormer: blijft inactief als er elektriciteit aanwezig is; converteert tijdens stroomuitval gelijkstroom (van de batterij) naar wisselstroom voor belastingen, met uitgangsgolfvormen zoals blokgolf, quasi-blokgolf of sinusgolf.
3. Omschakelaar: Verbindt de ingangsstroom met belastingen tijdens normaal bedrijf; ontkoppelt het elektriciteitsnet en sluit de omvormer aan tijdens stroomuitval om belastingen te blijven voeden.
4. Automatische spanningsregelaar: reguleert en stabiliseert de uitgangsspanning wanneer er elektriciteit aanwezig is.

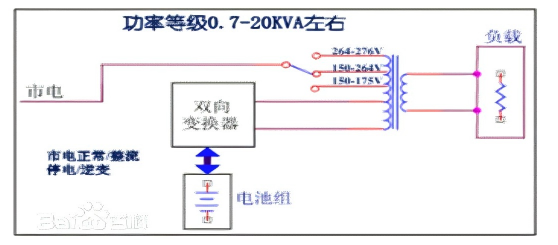

• Lijn-interactieve UPS: Biedt gedeeltelijke spanningsregeling met overdrachtstijd tussen online- en stand-by-types. Geschikt voor kleine kantooromgevingen.

Tijdens normaal gebruik van het elektriciteitsnet levert het verbeterde netstroom aan belastingen via intelligente transformatorregeling, terwijl de omvormer in de omgekeerde modus werkt om de batterij op te laden. Tijdens uitval worden belastingen volledig gevoed door batterij-energie via de omvormer. Deze bidirectionele converter functioneert zowel als omvormer als als lader.

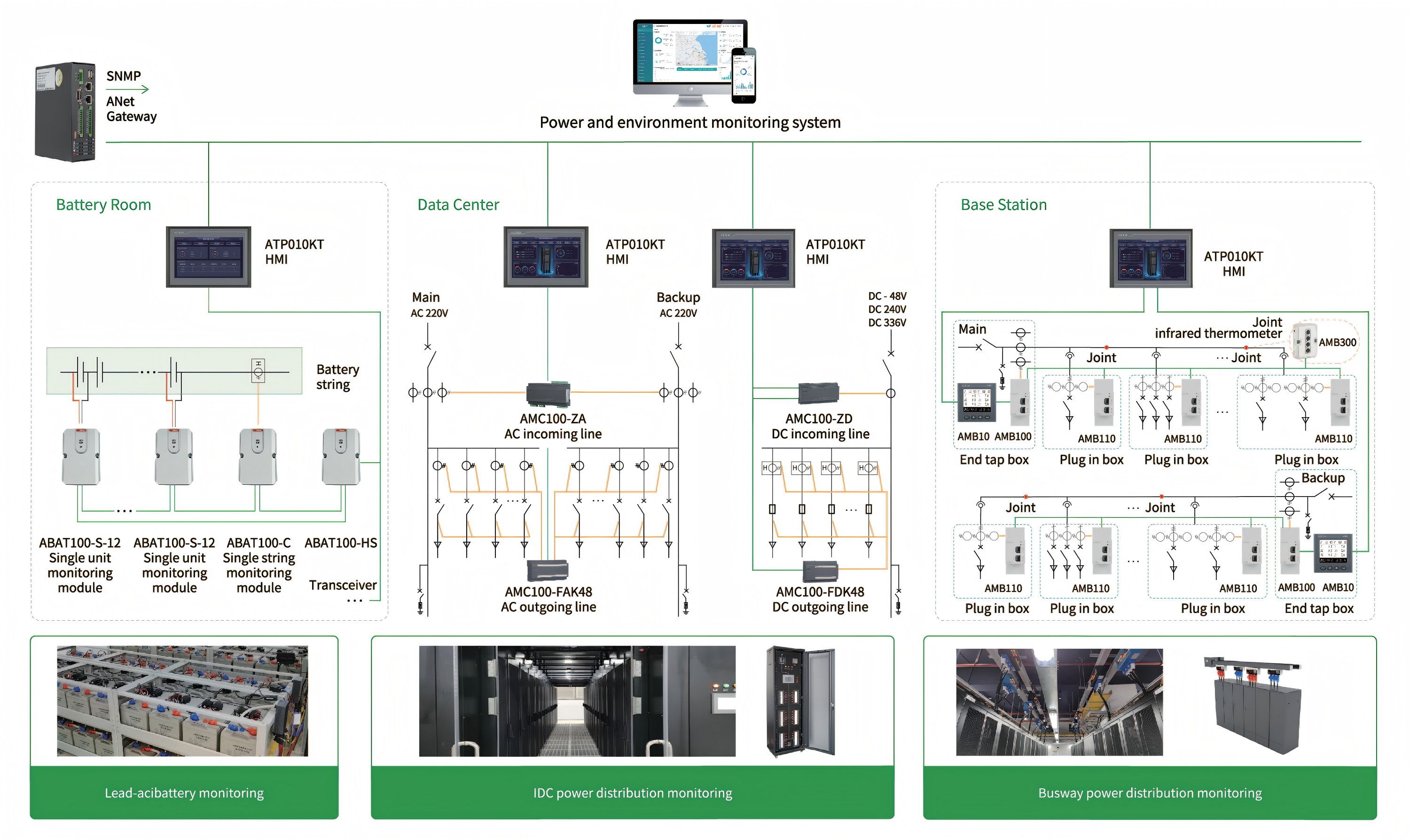

Acrel-oplossingen:

Batterijbewaking

• 24/7 online monitoring voor vroege detectie van cellen met verminderde prestaties
• Er zijn drie spanningsbereiken beschikbaar: 2V, 6V, 12V configuraties voor de meeste batterijtypen
• Per cel monitoring van spanning, interne weerstand en negatieve elektrodetemperatuur
• Plug-and-play-installatie – eenvoudige pool-naar-pool-bedrading vereist geen gespecialiseerde training

• 24/7 online monitoring van laad-/ontlaadstroom en omgevingstemperatuur
• Beschikt over optische isolatie en MODBUS-protocolondersteuning voor naadloze integratie met bewakingssystemen van derden
• Levert hoge betrouwbaarheid en stabiele prestaties
